Конструктивные разновидности и типы трубопроводной арматуры

Задвижки - конструкции арматуры с затвором в виде диска или клина, перемещающимся относительно уплотнительных поверхностей седла корпуса перпендикулярно оси потока среды. Задвижки могут быть полнопроходными и суженными. В последних диаметр проходного сечения седел меньше диаметра трубопровода. Затворы задвижки подразделяются на клиновые и плоскопараллельные.

Клиновая задвижка имеет клиновой затвор, на котором уплотнительные поверхности расположены под углом друг к другу. Клин может быть цельным жестким, цельным упругим или составным - двухдисковым. Плоскопараллельная задвижка имеет затвор, уплотнительные поверхности которого расположены параллельно друг к другу, и который может быть шиберным (однодисковым) или двухдисковым. Задвижки могут быть запорными и регулирующими.

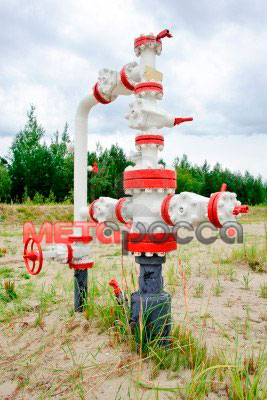

типы трубопроводной арматуры По характеру движения шпинделя различаются задвижки с выдвижным штоком и задвижки с невыдвижным (вращаемым) штоком. В первом случае при открытии и закрытии задвижки шток совершает поступательное или вращательно-поступательное (винтовое) движение; во втором случае шток совершает только вращательное движение

Клапаны – конструкции арматуры с рабочим органом в виде тарелки, цилиндрической или конусной иглы, перемещающимся возвратно-поступателыю вдоль центральной оси уплотнительной поверхности седла. К клапанам относятся также конструкции арматуры (поворотные клапаны), в которых рабочий орган в виде тарелки, полого цилиндра или шара совершает движение по дуге.

В зависимости от назначения клапаны подразделяются на клапан запорньй, клапан предохранительный, перепускной, отсечной, импульсный и обратный клапан

Запорные клапаны могут быть мембранными и шланговыми. Мембранными клапанами называются конструкции арматуры, в которых перекрытие потока среды осуществляется и использованием упругодеформируемой мембраны (резина, пластмасса, фторопласт). Такие клапаны обычно изготовляются из чугуна, а внутренние полости их покрываются защитным коррозионно-стойким слоем из неметаллических материалов (резина, пластмасса, фторопласт). Мембрана также обеспечивает герметизацию подвижного соединения шток-крышка по отношению к внешней cреде.

Шланговыми клапанами называются кострукции арматуры, в которых перекрытие потока среды осуществляется пережимом резинового шланга, расположенного внутри клапана, через который проходит среда. Применяются клапаны с односторонним и двусторонним пережимом шланга.

Регулирующие клапаны предназначены для регулирования расхода среды и управления от постороннего источника энергии. Регулирующие клапаны могут быть односедельными и двухседельными. Односедельные клапаны делятся на тарельчатые и игольчатые.

Клапаны с пневмо- или гидроприводом одностороннего действия, снабженные пружиной или грузом, по виду действия подразделяются на нормально открытые (НО) или нормально закрытые (НЗ).

Предохранительными называются клапаны, предназначенные для автоматического сброса среды при повышении давления среды сверх установленного. В зависимости от пропускной способности различаются предохранительные клапаны малого, среднего и полного подъема. В малоподъемных предохранительных клапанах подъем тарелки совершается на 1/40 - 1/20 диаметра седла, в среднеподъемных (применяются редко) - на высоту от 1/20 до 1/4 диаметра седла, в полноподъемных - на высоту более 1/4 диаметра седла. По методу нагружения предохранительные клапаны подразделяются на грузовые, у которых герметизация затвора обеспечивается с помощью груза, и пружинные, у которых герметизация затвора обеспечивается усилием пружины.

Импульсное предохранительное устройство состоит из главного предохранительного клапана с приводом, действующим с использованием рабочей среды, и импульсного предохранительного клапана, управляющего работой привода главного предохранительного клапана.

Перепускные клапаны предназначены для поддержания давления среды на требуемом уровне путем перепуска ее через ответвление трубопровода.

Отсечными называются клапаны, предназначенные для быстрого перекрытия потока среды.

Обратные клапаны предназначены для предотвращения обратного тока среды. Запорный орган - диск в обратных клапанах открывается прямым потоком среды, а закрывается обратным. Обратные клапаны подразделяются на подъемные и поворотные. У подъемных обратных клапанов диск совершает возвратно-поступательное движение. У поворотных обратных клапанов диск поворачивается вокруг горизонтальной оси, расположенной выше седла клапана. Обратный клапан может иметь практически любой Ду.

Краны - конструкции арматуры с затвором (пробка и седло) в форме тела вращения, поворачивающимся вокруг оси, перпендикулярной оси потока среды. По форме затвора краны подразделяются на конусные, шаровые и цилиндрические. Краны могут быть двух- или трехходовыми в зависимости от числа рабочих положений пробки.

Затворы - конструкции арматуры с рабочим органом в виде диска, поворачивающегося на оси, расположенной в проточной части. Затворы наиболее часто используются при больших диаметрах трубопровода и малых давлениях рабочей среды.

Конденсатоотводчики - конструкции арматуры, предназначенные для автоматического отвода конденсата. В зависимости от принципа работы конденсатоотводчики подразделяются на поплавковые, термостатические и термодинамические.

Принцип работы поплавковых конденсатоотводчиков основан на использовании разницы в плотностях пара и конденсата, а термостатических - на использовании расширения тел от нагревания и разности температур пара и конденсата.

Принцип действия термодинамических конденсатоотводчиков основан на использовании аэродинамического эффекта и термодинамических свойств рабочей среды.

Регуляторы давления и уровня. Регуляторами давления называются клапаны, предназначенные для автоматического поддержания давления и уровня, но без использования посторонних источников энергии. Могут быть регуляторы давления «до себя» и «после себя» - в зависимости от того, на каком участке трубопровода (до регулятора или после него по направлению движения потока) обеспечивается поддержание давления. Регуляторы давления и регуляторы уровня относятся к регуляторам прямого действия. Регулирование давления и уровня осуществляется путем изменения расхода среды.
