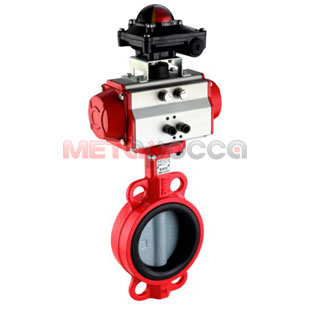

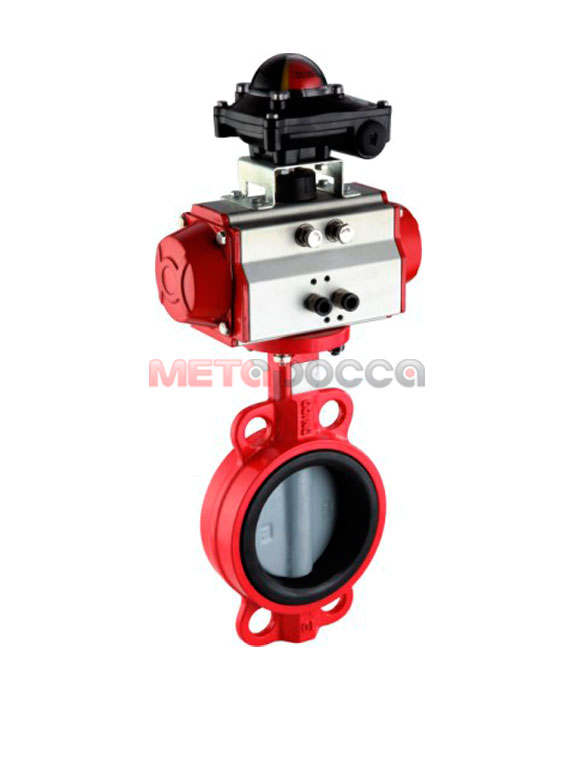

Затвор дисковый с поршневым пневмоприводом



Назначение и область применения

Пневмоприводы серии МТ изготовлены с использованием современных технологий, экономичных и безопасных материалов. Предназначены для использования в качестве устройства для автоматического управления трубопроводной арматурой (дисковыми затворами поворотного типа, сегментными клапанами и т.п.) в химических, пищевых, целлюлозно-бумажных, медицинских и других производств.

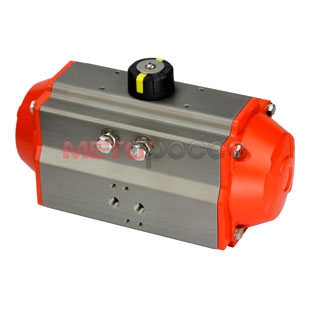

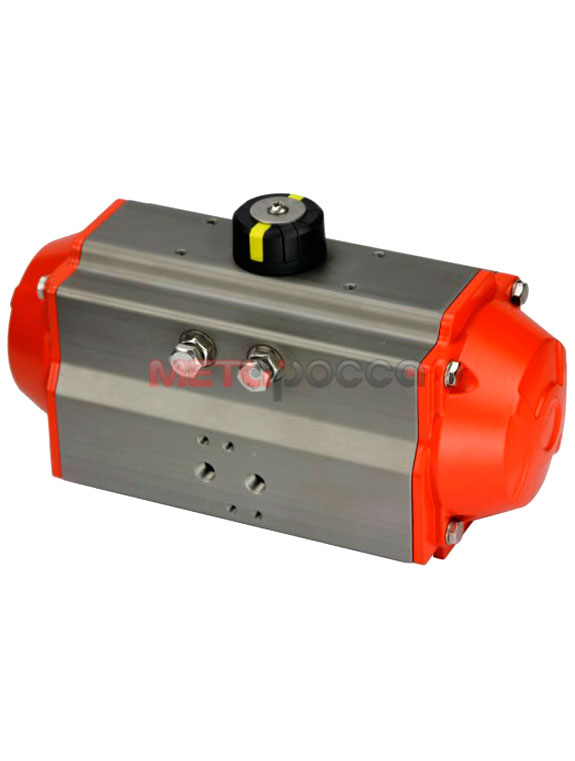

Основные особенности поршневых пневмоприводов:

  • Система регулировки снаружи корпуса позволяет корректировать угол регулирования пневмопривода на +/- 5° как при полном открытии, так и при полном закрытии.
  • Торцевая крышка корпуса изготовлена из чугуна высокого давления. Остальной корпус состоит из алюминия.
  • Все детали крепежа выполнены из нержавеющей стали.
  • Присоединительные размеры соответствуют международным стандартам ISO 5211 - DIN 3337 и DI/DE 3835. Присоединения распределителя соответствуют стандарту NAMUR.
  • Верхняя площадка выполнена с отверстиями для присоединения дополнительного оборудования по стандарту VDI/VDE - 3845.
  • Внутренняя поверхность алюминиевого корпуса выполнена с шероховатостью и твердо анодирована.
  • Два симметрично закрепленных штока поршня позволяют достигать максимальной точности без потери мощности крутящего момента.
  • Пневмопривод оснащен внутренним воздушным каналом, использующимся для соединения с открытой системой трубопроводов.



















Технические характеристики:



Конструктивное исполнение пневмоприводов: Двухпоршневой реечно-зубчатый механизм двойного и одностороннего действия (с пружинным возвратом), с углом поворота от 00 до 900 (другие значения углов поворота - по заказу).
Управляющее давление: 2,5….8 bar
Управляющая среда: сухой фильтрованный сжатый воздух
Температурный диапазон: Стандартное исполнение: от -20 до +80 0С;
Высокотемпературное исполнение: от -15 до +150 0С
Низкотемпературное исполнение: от -40 до +80 0С
Количество циклов срабатывания до замены уплотнений и смазки: 1 000 000



Спецификация материалов:



Корпус: Алюминиевый сплав, анодированный
Поршень: Алюминиевый сплав, анодированный
Концевые заглушки: Чугун высокого давления
Дополнительное оборудование: Сигнализаторы положений / позиционеры / распределители
Информационные материалы: Дополнительная информация предоставляется по запросу



Подробную информацию Вы можете получить у наших сотрудников по многоканальному телефону (факсу) +7 (495) 925 75 88

Сделать заказ

1. При заказе ручной (рукоятка, редуктор) арматуры (без привода) заполняется электронная заявка.

2. В случае заказа приводной арматуры, необходимо заполнить опросный лист и направить его на электронную почту: zakaz@metarossa.ru
