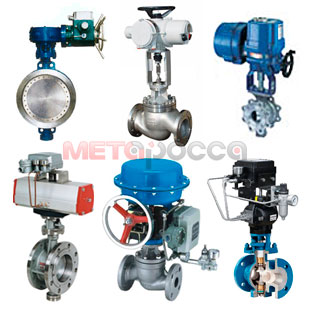

Регулирующие клапаны МЕТАРОССА
Регулирующие клапаны - это запорно-регулирующая трубопроводная арматура, предназначенная для управления проходящим потоком за счёт изменения проходного сечения. Они служат исполнительным механизмом в системах автоматизированного управления технологическими процессами.
Регулирующие клапаны применяются только в качестве регулирующего элемента на технологическом трубопроводе, как правило, в комплекте с отдельно установленным отсечным клапаном.
Клапаны выполняют двойную функцию (2 в 1): одновременно регулируют поток рабочей среды, и в нужный момент отсекают с заданной герметичностью.
В качестве привода регулирующих клапанов применяют электрический привод 220/380 V со встроенным блоком управления, пневматический привод с давлением подавленного воздуха до 6 Bar и позиционером с управляющим сигналом электрического - 4 ÷ 20 мА или пневматического 0 ÷ 0,2 Bar типа.

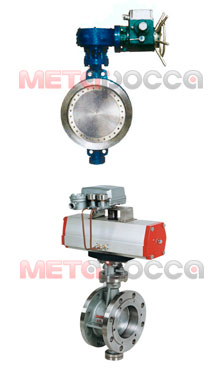

1. Клапан регулирующий серии DISK МЕТАРОССА® DN50 - 500 PN до 6,3 МРа (Ду 50 - 500 Ру до 63 кгс/см2)
Клапаны регулирующие МЕТАРОССА серии DISK применяются для регулирования потока рабочей среды: жидкости, газа, пара с полным отсутствием или небольшим до 5 % содержанием абразивных твёрдых частиц.
При большом диапазоне пропускной способности Кv (м3/час) и равнопроцентной характеристики регулирования (при угле поворота диска от 15 до 75 градусов) регулирующие клапаны такой конструкции имеют преимущества перед седельными и сегментными. Основными преимуществами регулирующих клапанов МЕТАРОССА серии DISK являются:
- Большой диапазон регулирования (максимальная пропускная способность по отношению к условному диаметру DN);
- Простота и надёжность конструкции;
- Компактные размеры и более низкая масса;
- Конкурентная цена.
Диапазон применения регулирующих и запорно-регулирующих клапанов МЕТАРОССА серии DISK: по давлению - до PN = 10.0 мПа, по рабочей температуре до Тmax = 650°.
Конструкция корпуса: фланцевая, межфланцевая, приварная.
Присоединение к трубопроводу: фланцевое, приварное.
В качестве привода для клапанов регулирующих с электроприводом используются электроприводы МЕТАРОССА 220/380 V с встроенным блоком управления и ручным дублёром с крутящим моментом до 5000 Нм.
В качестве привода для регулирующих клапанов с пневмоприводом используются пневмоприводы МЕТАРОССА поршневого или сегментного типа с электро (4 ÷ 20 мА) или пневмопозиционером (0 ÷ 0,2 Bar) и крутящим моментом до 7000 Нм.
- Клапан DISK МЕТАРОССА DN50 PN16 I FS W
- Клапан DISK МЕТАРОССА DN65 PN16 I FS W
- Клапан DISK МЕТАРОССА DN80 PN16 I FS W
- Клапан DISK МЕТАРОССА DN100 PN16 I FS W
- Клапан DISK МЕТАРОССА DN125 PN16 I FS W
- Клапан DISK МЕТАРОССА DN150 PN16 I FS W
- Клапан DISK МЕТАРОССА DN200 PN16 I FS W
- Клапан DISK МЕТАРОССА DN250 PN16 I FS W
- Клапан DISK МЕТАРОССА DN300 PN16 I FS W
- Клапан DISK МЕТАРОССА DN400 PN16 I FS W
- Клапан DISK МЕТАРОССА DN500 PN16 I FS W

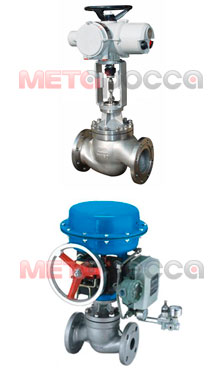

2. Клапан регулирующий серии SADDLE МЕТАРОССА® DN20 - 300 PN до 25,0 МРа (Ду 20 - 300 Ру до 250 кгс/см2)
Клапаны регулирующие седельные МЕТАРОССА серии SADDLE применяются для регулирования потока рабочей среды: жидкости, пара, газа с полным отсутствием абразивных твёрдых частиц.
Регулирующие клапаны седельного типа имеют ряд преимуществ перед дисковыми и сегментными:
- Линейную характеристику регулирования;
- Большую точность регулирования с минимальным дискретным шагом регулирования;
- Возможность использования на высоких давлениях до PN = 42,0 мПа.
Диапазон применения регулирующих и запорно-регулирующих клапанов МЕТАРОССА серии SADDLE: по давлению - до PN = 25,0 мПа, по температуре - до Тmax = 650° C.
Конструкция корпуса: фланцевая.
Присоединение к трубопроводу: межфланцевое.
В качестве привода для регулирующих клапанов МЕТАРОССА серии SADDLE с электроприводом используются электроприводы МЕТАРОССА 220/380 V с встроенным блоком управления.
В качестве привода для клапанов серии SADDLE с пневмоприводом используются мембранные пневматические приводы пружинные прямого и обратного действия.
- Клапан SADDLE МЕТАРОССА DN20 PN16 I FS F
- Клапан SADDLE МЕТАРОССА DN25 PN16 I FS F
- Клапан SADDLE МЕТАРОССА DN32 PN16 I FS F
- Клапан SADDLE МЕТАРОССА DN40 PN16 I FS F
- Клапан SADDLE МЕТАРОССА DN50 PN16 I FS F
- Клапан SADDLE МЕТАРОССА DN65 PN16 I FS F
- Клапан SADDLE МЕТАРОССА DN80 PN16 I FS F
- Клапан SADDLE МЕТАРОССА DN100 PN16 I FS F
- Клапан SADDLE МЕТАРОССА DN125 PN16 I FS F
- Клапан SADDLE МЕТАРОССА DN150 PN16 I FS F
- Клапан SADDLE МЕТАРОССА DN200 PN16 I FS F
- Клапан SADDLE МЕТАРОССА DN250 PN16 I FS F
- Клапан SADDLE МЕТАРОССА DN300 PN16 I FS F

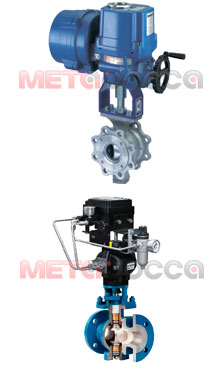

3. Клапан регулирующий сегментный серии SEGMENT МЕТАРОССА® DN25 - 300 PN до 6,3 МРа (Ду 25 - 300 Ру до 63 кгс/см2)
Клапаны регулирующие МЕТАРОССА серии SEGMENT применяется для регулирования потока рабочей среды: жидкости, пара, газа, пульпы с большим содержанием (до 60%) абразивных твёрдых частиц и выпадением кристаллизирующегося осадка.
Регулирующие клапаны МЕТАРОССА серии SEGMENT имеют ряд преимуществ перед седельными и дисковыми:
- Большой диапазон регулирования (максимальная пропускная способность по отношению к условному диаметру DN);
- Возможность эффективного применения для абразивных пульпоабразивных сред с выпадением кристаллизирующегося осадка.
Диапазон применения регулирующих и запорно-регулирующих клапанов МЕТАРОССА серии SEGMENT: по давлению - до PN = 6,3 мПа, по температуре - до Тmax = 650°С.
Конструкция корпуса: фланцевая и межфланцевая.
Тип присоединения к трубопроводу: межфланцевый.
В качестве привода для клапанов регулирующих МЕТАРОССА серии SEGMENT с электроприводом используются четвертьоборотные электроприводы МЕТАРОССА 220/380 V с встроенным блоком управления.
В качестве привода для клапанов серии SEGMENT с пневмоприводом используются пневмоприводы одностороннего и двустороннего действия.
- Клапан SEGMENT МЕТАРОССА DN25 PN16 I FS W
- Клапан SEGMENT МЕТАРОССА DN32 PN16 I FS W
- Клапан SEGMENT МЕТАРОССА DN40 PN16 I FS W
- Клапан SEGMENT МЕТАРОССА DN50 PN16 I FS W
- Клапан SEGMENT МЕТАРОССА DN65 PN16 I FS W
- Клапан SEGMENT МЕТАРОССА DN80 PN16 I FS W
- Клапан SEGMENT МЕТАРОССА DN100 PN16 I FS W
- Клапан SEGMENT МЕТАРОССА DN125 PN16 I FS W
- Клапан SEGMENT МЕТАРОССА DN150 PN16 I FS W
- Клапан SEGMENT МЕТАРОССА DN200 PN16 I FS W
- Клапан SEGMENT МЕТАРОССА DN250 PN16 I FS W
- Клапан SEGMENT МЕТАРОССА DN300 PN16 I FS W
Подробную информацию о регулирующих клапанах Вы можете получить у наших сотрудников по многоканальному телефону (факсу) +7 (495) 925 75 88
