Затвор с тройным эксцентриситетом-метазатвор HP-3D МЕТАРОССА

Подробно о МЕТАЗАТВОРАХ - затворах с тройным эксцентриситетом и уплотнением металл по металлу 4,0÷10,0 МПа



Основные материалы:



Наименование

Материал*



Корпус

WCB, LC1, CF8, CF8М, U45N, 904L

Диск

WCB, LC1, CF8, CF8М, U45N, 904L

Уплотнение

нержавеющая сталь+графит, нержавеющая сталь, stellite, inconel

Шток

CF8, CF8M, 2Cr13, AISI 304, AISI 410



  * другие материалы могут быть применены по специальному заказу





















Применение:

  • в качестве запорно-регулирующего устройства для различных рабочих сред и при рабочей температуре от -196°С до +600°С

Изготовление и поставка:

  • по ТУ 3700-001-62724990-2010
  • диаметр номинальный: DN 50÷1200
  • давление номинальное: PN 4,0÷10.0 МПа (40÷100 атм.)

Температура рабочей среды:

Управление:

  • рукоятка
  • редуктор
  • пневмопривод
  • электропривод

Класс герметичности:

  • герметичность по классу А по ГОСТ 9544-2005 (ГОСТ Р 54808-2011) по направлению рабочей среды – односторонняя (двусторонняя по специальному заказу)

Присоединение:

  • резьбовое, фланцевое, под приварку
  • присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820-80 или 12821-80 (ГОСТ Р 54432-2011).
  • присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода по ГОСТ 12815 (ГОСТ Р 54432-2011)

Установочное положение:

  • по направлению рабочей среды

Технический каталог на метазатвор МЕТАРОССА с уплотнением металл по металлу до 10.0 МПа



Общая информация:

Затвор с тройным эксцентриситетом МЕТАРОССА® серии HP (4,0÷10,0 МПа) создан и сконструирован для успешной эксплуатации в условиях, заведомо более сложных, чем затворы поворотные дисковые с так называемым "симметричным" диском. Означенные условия подразумевают большее рабочее давление, температуру и агрессивность рабочих сред.

Затвор с тройным эксцентриситетом - инновационная конструкция, которая кардинально отлична от обыкновенного затвора принципом работы запорного органа, который имеет не одно, а три смещения (эксцентриситета) при открытии-закрытии диска:

  • первое - это смещение оси вращения диска по отношению к центру диска и оси уплотнения;
  • второе - это смещение оси вращения диска по отношению к центру трубопровода;
  • третье - диск конически прилегает к уплотнению.

Диск затвора с тройным эксцентриситетом конструктивно не симметричен относительно осей симметрии трубопровода и корпуса, а двойным смещением осей вращения достигается возможность входа-выхода диска из седла при наименьшем угле закрытия-открытия. Практически полное исключение трения поверхностей диска и седла предоставляет возможность значительного повышения срока службы.

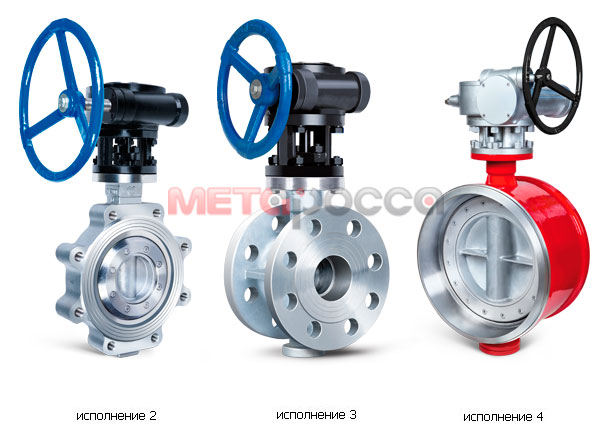

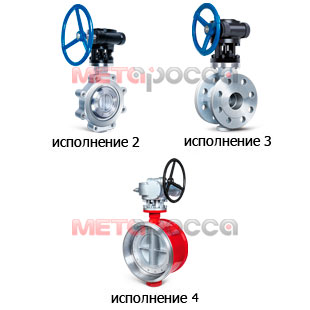

Затвор с тройным эксцентриситетом МЕТАРОССА® универсален по принципу установки на трубопровод - он имеет исполнение межфланцевое, фланцевое и под приварку. Затвор данного типа изготавливается с рукояткой, с редуктором, с пневмоприводом и с электроприводом.

Особенности конструкции затворов с тройным эксцентриситетом МЕТАРОССА® и только высококачественные материалы проверенных производителей, используемые при его изготовлении, обуславливают их применение в критических условиях на особо ответственных объектах с повышенными требованиями по безопасной, долговечной и безотказной работе запорно-регулирующей арматуры.

Подробную информацию Вы можете получить у наших сотрудников по многоканальному телефону (факсу) +7 (495) 925 75 88

Сделать заказ

1. При заказе ручной (рукоятка, редуктор) арматуры (без привода) заполняется электронная заявка.

2. В случае заказа приводной арматуры, необходимо заполнить опросный лист и направить его на электронную почту: zakaz@metarossa.ru
