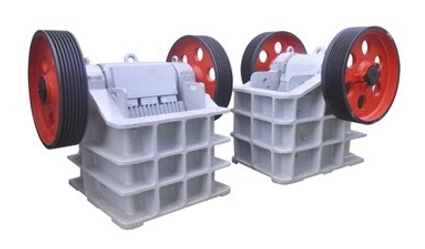

Щековая дробилка

Принцип работы

Подвижная щека периодически качается вокруг неподвижной щеки для разрушения кусков материала сжатием щёк.

Особенности оборудования

Большая степень дробления в глубокой камере, улучшенная конструкция формы камеры, высокая дробильная эффективность. Высокая скорость вращения подвижной щеки и дугообразная форма щеки, высокая производительность.

Область применения

Дробилка широко применяется в таких отраслях, как металлургия (рудники и т п.), строительство, химическая промышленность. Обычно используется при обогащении руды для первичного и среднего дробления материалов с высокой или средней твёрдостью.

Технические параметры

Тип	Модель	Размеры загрузочного отверстия, мм	Размеры разгрузочного отверстия, мм	Максимальная крупность загружаемого материала, мм	Произво дительность, т/ч	Скорость вращения эксцентрика, об/мин	Мощность электро двигателя, кВт	Габаритные размеры, мм	Масса, кг
Обыкно венный	PE100?150	100?150	5~20	80	0.5~2	300	2.2	525?535?605	230
	PE150?250	150?250	10~40	125	2~6	300	5.5	875?745?935	1100
	PE200?350	200?350	10~50	160	6~10	300	7.5	1080?1060?1088	1600
	PE250?400	250?400	20~60	210	8~26	300	15	1108?1090?1392	2396
	ZGPE250?400				8~16			1430?1316?1296	2800
	PE250?500	250?500	20~80	210	13~45	300	18.5	1360?1450?1440	3100
	ZGPE250?500				13~21			1425?1420?1417	3300
	PE400?600	400?600	40~100	350	25~64	275	30	1650?1748?1520	5800
	ZGPE400?600				14~36			1716?1736?1653	6500
	PE500?750	500?750	50~120	400	30~80	275	45	1900?1876?1821	9000
	ZGPE500?750					250		1980?2024?1920	12000
	PE600?900	600?900	75~200	480	56~192	250	75	2280?2245?2320	16700
	ZGPE600?900							2280?2245?2320	14500
	ZGPE750?1060	750?1060	80~235	630	108~256	250	90	2450?2472?2795	28000
	ZGPE900?1200	900?1200	95~265	750	186~398	200	110	3335?3182?3025	50000
	ZGPE1100?1400	1100?1400	150~300	950	250~600	193	132	3900?3040?3875	70000
	ZGPE1200?1500	1200?1500	160~320	1000	280~700	190	160	3800?3040?4150	82000
Для мелкого дробления	PEX150?750	150?750	18~48	120	8~25	320	15	1210?1572?1045	2800
	ZGPEX150?750		10~40					1240?1586?1025	3500
	PEX200?1000	200?1000	20~55	160	12~50	330	22	1860?1385?1200	5200
	ZGPEX250?750	250?750	20~60	210	10~45	320	30	1751?1400?1515	4900
	PEX250?1000	250?1000	20~50	210	15~50	330	30	1550?1990?1370	6500
	ZGPEX250?1000							1650?1958?1460	6800
	ZGPEX250?1200	250?1200	20~60	210	20~60	320	45	1650?2170?1465	9000
	ZGPEX300?1300	300?1300	25~65	250	20~80	330	55	1980?2456?1740	11500

Примечание: ZG - каркас дробилки из литой стали, X - дробилка для мелкого дробления.

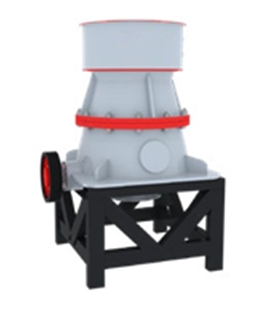

Гидравлическая конусная дробилка

Принцип работы

Вокруг теоретической вертикали с помощью шкива и зубчатых передач электродвигатель приводит к вращению эксцентрический главный вал в неподвижном конусе. Подвижной внутренний конус и эксцентрический главный вал крутятся одновременно, внутренний конус вращается и качается возвратно-поступательно в дробильной камере. Когда подвижный внутренний конус оказывается вблизи неподвижного внешнего конуса - материалы между ними дробятся. Когда подвижный внутренний конус далеко от неподвижного внешнего конуса, дробильные материалы разгружаются под действием собственного веса. Когда в дробильную камеру попадают материалы, которые невозможно раздробить, одноцилиндровое гидравлическое устройство контролирует движение подвижного внутреннего конуса для регулирования диапазона разгрузочного отверстия и устранения пробки.

Особенности оборудования

В конструкции одноцилиндровой гидравлической конусной дробилки применена самая передовая технология, она обладает не только высокой надёжностью, но и высокой эффективностью дробления, низкими эксплуатационными расходами, хорошей формой дробленого зерна. Изготавливаются разные типы дробильной камеры по выбору заказчика. Имеется возможность максимально удовлетворить производственные требования путём подбора подходящей формы дробильной камеры и линейного эксцентриситета. Применяется гидравлическое регулирование разгрузочного отверстия, можно регулировать разгрузочное отверстие своевременно и удобно. При полной рабочей нагрузке дробилки снижен износ на быстроизнашиваемые детали и эксплуатационные расходы. С помощью передовой гидравлической технологии можно осуществлять защиту от перегрузки. Разумное упрощение конструкции дробилки позволило добиться существенного уменьшения массы, простоты ремонта - все действия возможно осуществлять на верхней части дробилки.

Область применения

Дробилка широко применяется в таких отраслях, как металлургия (рудники и т п.). Применяется для дробления материалов с твёрдостью выше средней, таких как железная руда, цветная металлическая руда, гранит, известняк, кварц, песчаник, речная галька и другие подобные руды и горные породы.

Технические параметры для мелкого дробления

Модель	Тип камеры	Размеры загрузочного отверстия, мм	Максимальная крупность загружаемого материала, мм	Минимальные размеры разгрузочного материала, мм			Максимальные размеры разгрузочного материала, мм			Мощность электродвигателя, кВт	Масса, кг
				Ход	Ход	Ход	Ход	Ход	Ход
PYY100				16	22		16	22		90	6
	A	150	120	12	15		39	37
	B	130	105	10	11		33	31
	C	100	85	7	9		33	30
	D	40	32	5	6		31	29
PYY200				18	25		18	25		160	10.6
	A	220	180	18	22		35	30
	B	150	120	15	19		35	30
	C	80	60	9	12		35	30
	D	40	32	6	8		35	30
PYY300				25	32		25	32		250	18.5
	A	230	190	20	25		45	40
	B	150	125	17	20		45	40
	C	80	60	10	13		40	35
	D	40	32	6	8		40	35
PYY500				25	32	40	25	32	40	315	22.5
	A	230	180	22	26	30	50	45	40
	B	150	125	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20

Модель	Ход	Размеры разгрузочного отверстия (мм) и соответствующая производительность (т/ч)
		8	12	16	20	25	30	35	40	45
PYY100	16	35~40	45~55	55~65	65~75	75~85	90~100	105~115
	22	45~50	55~65	65~75	75~90	85~105	100~125	115~135
PYY200	18	65~75	75~90	85~105	100~125	135~150	160~175	170~190
	25		90~110	110~130	125~155	160~180	185~210
PYY300	25	100~120	110~135	130~160	150~180	170~200	200~230	230~260	250~290	270~310
	32	110~135	130~150	160~200	180~220	200~250	230~280	260~310	280~320	300~340
PYY500	25	100~120	120~150	140~170	160~190	190~220	220~250	250~280	280~310	330~370
	32		150~170	170~200	200~230	250~270	280~300	310~340	370~420	430~500
	40		180~200	210~240	250~280	300~330	330~380	370~420	430~500



Технические параметры для среднего дробления.

Модель	Тип камеры		Размеры загрузочного отверстия, мм	Максимальная крупность загружаемого материала, мм		Минимальные размеры разгрузочного материала, мм			Максимальные размеры разгрузочного материала, мм					Мощность электродвигателя, кВт	Масса, кг
						Ход	Ход	Ход	Ход		Ход		Ход
PYYZ100						16	22		16	22				75~90	8.3
	A	250			210	35	35		65	60
	B	200			170	35	35		65	60
PYYZ200						18	25		18	25				110~160	11.8
	A	330			280	27	30		65	60
	B	250			210	25	28		60	55
PYYZ300						25	32		25	32				160~250	20
	A	380			320	28	32		73	69
	B	280			240	26	30		66	62
PYYZ500						18	25	32	18	25		32		250~315	33
	A	500			420	50	55	60	80	75		70
	B	380			320	40	45	60	70	65		60

Модель	Ход	Размеры разгрузочного отверстия (мм) и соответствующая производительность (т/ч)
		35	40	45	50	55	60	65	70	75
PYYZ100	16	135~150	145~165	155~175	165~185	175~190	180~205
	20	160~180	170~200	180~210	190~220	200~230	205~235
PYYZ200	18	160~190	180~210	200~230	230~250	250~270	270~300
	25	190~240	210~260	230~280	260~310	290~340	310~370
PYYZ300	25	250~300	290~340	320~350	350~380	380~410	410~440	440~470
	32	340~390	370~420	400~440	430~470	470~500	500~510	530~540
PYYZ500	18			300~350	330~380	370~420	400~450	430~480	460~510	500~550
	25				500~550	550~600	600~650	650~700	700~750	750~800
	32				650~700	700~750	750~800	825~875	900~950	950~1000
