Что такое МЕТАЗАТВОРЫ и в чём их конкурентные преимущества?

Появление нового понятия "МЕТАЗАТВОР" в арматуростроении связано с появлением новой инновационной конструкции запорно-регулирующей арматуры: дискового поворотного затвора с уплотнением "металл по металлу" между корпусом и диском и конструкцией самого затвора "с тройным эксцентриситетом" или "трехэксцентриковым".

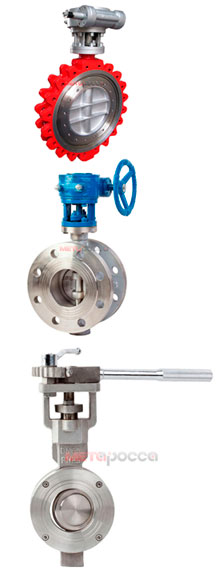

метазатворы При этом имеется ввиду в соответствии с ГОСТ Р 53673-2009 "Затворы дисковые. Общие технические условия." :

  1. Уплотнение "металл по металлу" - это отсутствие между корпусом и диском затвора любых типов "эластичных" на основе резины или полимеров уплотнений типа: EPDM, NBR, Viton, PTFE и др. Между корпусом и диском используются только металлические уплотнения из стали и сплавов (CF8 (AISI 304), CF8M (AISI 316), AISI 904L, Stellite, Inconel) плюс графитовые (Graphite) кольца в диске.

  2. Конструкция затвора с тройным эксцентриситетом - это тройное смещение оси диска по отношению к его точке пересечения с осью потока, что и отличает конструкцию от стандартного давно известного затвора дискового поворотного (концентрического без смещения, не эксцентрикового) с эластичным уплотнением. Такая конструкция позволила значительно снизить трение и износ уплотнительных поверхностей до минимума и при этом обеспечить герметичность по классу "А" даже при жестком металлическом уплотнении.

Получилось, что новая конструкция стала отличаться от определения стандартного затвора дискового как запорной арматуры с осью запорного элемента строго перпендикулярной оси потока - с одной стороны. С другой стороны - на рынке представлены конструкции с 2-м и 3-м эксцентриситетом, у которых для обеспечения гарантированной герметичности по классу "А" используются эластичные (на основе резины или полимеров) уплотнения. Кроме того на рынке представлены концентрические затворы (дросселирующие заслонки) для горячих газов и сыпучих веществ с уплотнением "металл по металлу", но с уровнем протечек до 2% от расхода - с минимальной герметичностью.

По этим основным причинам стало необходимым выделить инновационную конструкцию с принципиальными особенностями как особенную со своим названием "МЕТАЗАТВОР". Тем более, что МЕТАЗАТВОРЫ обладают существенными конкурентными преимуществами по отношению к стандартным концентрическим затворам с эластичным уплотнением:

  • PN до 16.0 мПа (160 Bar),

  • диапазон рабочих температур от - 70° до + 600°C,

  • гарантированное количество циклов срабатывания в сложных технологических средах до 15 000 и для воды более 50 000.

По отношению к задвижкам, кранам шаровым и вентилям МЕТАЗАТВОРЫ имеют:

  • более высокий гарантированный ресурс циклов срабатывания от 10 000 до 50 000 и более,

  • возможность выполнения кроме запорной и регулирующей функции,

  • меньшее время срабатывания за счет поворота на 90° по сравнению с задвижкой и вентилем,

  • лучшую ремонтопригодность за счет возможности замены уплотнительных колец,

  • из-за более низких крутящих моментов (эффект минимального трения) МЕТАЗАТВОРАМ требуются менее мощные и более выгодные по цене четверть - оборотные электроприводы и пневмоприводы,

  • значительно меньшую массу особенно при диаметрах от DN 200 и меньшие габаритные размеры,

  • более выгодную цену, особенно при диаметрах от DN 200.

По этим основным причинам МЕТАЗАТВОРЫ являются основным производственным направлением Группы компаний МЕТАРОССА. Они являются инновационным продуктом, предоставляющим новые возможности для применения и лучшее соотношение "качество-цена" для наших заказчиков.

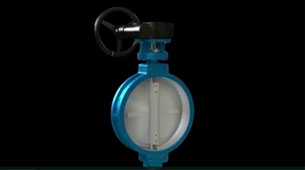

Метазатвор - затвор дисковый с тройным эксцентриситетом и уплотнением металл по металлу до 4 мПа

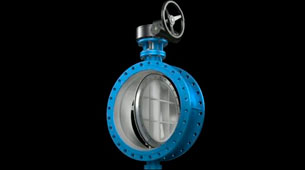

Метазатвор - дисковый затвор с тройным эксцентриситетом и уплотнением металл по металлу до 10 мПа

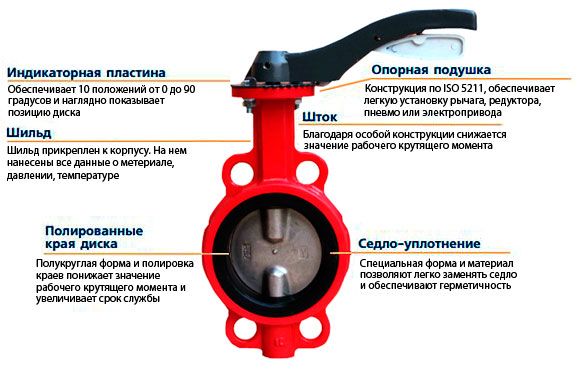

Особенности конструкции поворотного дискового затвора МЕТАРОССА® с мягким уплотнением

дисковый затвор
