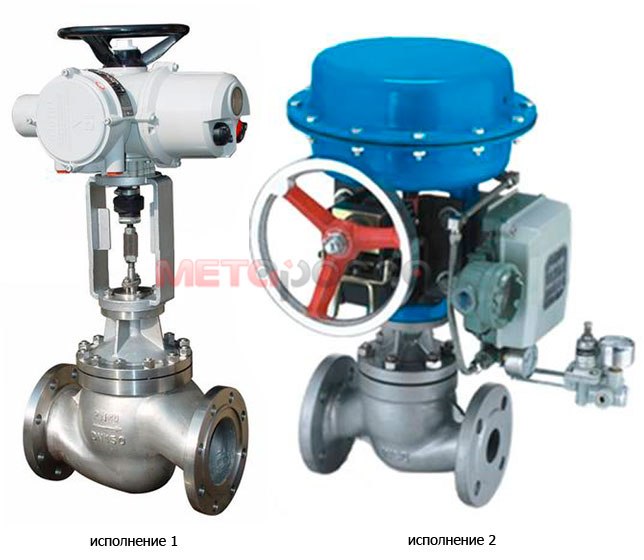

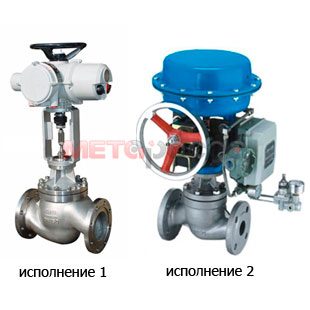

Регулирующий седельный клапан

Клапан седельный МЕТАРОССА® для технологических процессов





Основные материалы:



Наименование

Материал

Корпус

WCB, LC1, CF8, CF8M, 904L

Запорный элемент

WCB, LC1, CF8, CF8M, 904L

Уплотнение

PTFE, нержавеющая сталь

Шток

CF8, CF8M, 904L





Применение:

  • В составе регулирующего или запорно-регулирующего устройства для различных сред при температуре до +600 ° С

Изготовление и поставка:

  • по ТУ 3700-001-62724990-2010
  • Диаметр номинальный: DN 20÷200
  • Давление номинальное: PN до 6.4 МПа (64 атм.)
  • Диапазон регулирования 50:1

Тип конструкции FS:

  • Корпус клапана полностью выполнен из стали

Температура рабочей среды:

  • Допустимая температура зависит от применяемого материала (Приложение 1) и химического состава среды.

Управление:

  • Пневмопривод
  • Электропривод

Класс герметичности:

  • В соответствии с техническим заданием

Направление рабочей среды:

  • Любое

Присоединение:

  • Фланцевое
  • Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820-80 или 12821-80
  • Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода по ГОСТ 12815

Установочное положение:

  • Любое

Технический каталог на регулирующий седельный клапан МЕТАРОССА



Общая информация:

Главными преимуществами клапанов регулирующих седельных МЕТАРОССА® является минимальный интервал времени, необходимый для их открытия и закрытия, возможность осуществления процесса полноценного регулирования потока рабочей среды при максимальном Kv и конкурентная цена. Клапан регулирующий седельный МЕТАРОССА ® обеспечивает достаточную точность регулирования потока, выбирать его нужно в зависимости от максимально допустимого объема расхода пара, газа или жидкости, перемещающихся по трубопроводу.

Ещё одно немаловажное преимущество - предельно простой процесс установки оборудования, который обеспечивается незначительной монтажной длиной клапана регулирующего седельного МЕТАРОССА ® и его небольшими весогабаритными характеристиками. Следовательно, значительно снижается показатель общей нагрузки на трубопровод.

В зависимости от материалов, применяемых при изготовлении корпуса и запорного элемента, клапан регулирующий седельный МЕТАРОССА ® используется для регулирования потока газов, нефтепродуктов, воды, абразивных и агрессивных сред. Применение осуществляется в широком диапазоне давлений до PN 6,4 МПа и температур рабочей среды до +600 градусов.

Клапаны регулирующие седельные МЕТАРОССА ® в редких случаях производится с ручным управлением.

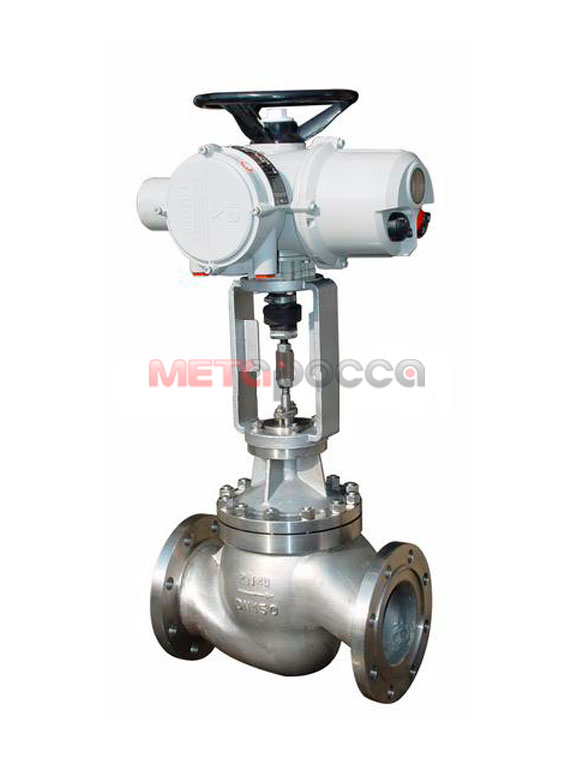

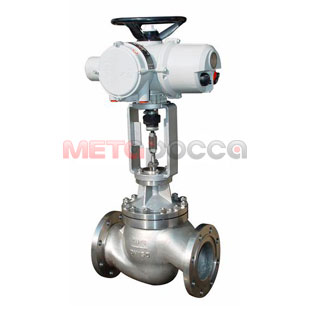

Клапаны регулирующие седельные МЕТАРОССА ® с электроприводом могут быть изготовлены из чугуна или из высококачественной стали. Также возможно изготовление клапанов регулирующих седельных МЕТАРОССА ® с пневмоприводом из высокопрочных и коррозионностойких сталей, чтобы обеспечить регулирование на трубопроводе для различных химически агрессивных сред.

Электропривод (пневмопривод) передает вырабатываемое усилие на поршень, который совершая поступательные движения, сокращает или увеличивает площадь сечения для проходящего потока транспортируемой среды и тем самым регулирует ее расход. При уменьшении проходного сечения скорость возрастает, а давление понижается, процесс кавитации нейтрализуется благодаря отверстиям в седле клапана.

За счет линейной пропускной характеристики достигается качественное регулирование расхода рабочей среды. Электропривод (пневмопривод) способен создать достаточное усилие для надежного перекрытия потока, несмотря на высокое давление на клапане, используя герметичное уплотнение плунжера.

Мы предлагаем Вам не только лучшие по соотношению качество-цена клапаны регулирующие седельные, но и разработку комплексных инженерных решений!

Подробную информацию Вы можете получить у наших сотрудников по многоканальному телефону (факсу) +7 (495) 925 75 88


Сделать заказ

1. При заказе ручной (рукоятка, редуктор) арматуры (без привода) заполняется электронная заявка.

2. В случае заказа приводной арматуры, необходимо заполнить опросный лист и направить его на электронную почту: zakaz@metarossa.ru
