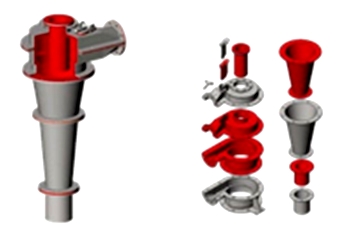

Запасные части для гидроциклонов

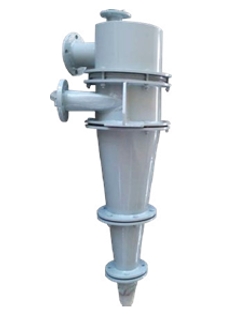

Гидроциклон серии XCI

Принцип работы

Пульпа под давлением по улиткообразному направлению перекачивается в корпус через питательную трубку и делает вращательное движение в корпусе. Во внешнюю сторону вращательного потока поступают крупные частицы или частицы с большой плотностью, которые подвергаются воздействию большой центробежной силы и, в конце концов, разгружаются из песковой насадки и становятся песками. Мелкие частицы подвергаются воздействию небольшой центробежной силы, находятся в центре вращательного потока и двигаются наверх с движением потока жидкости и, разгружаясь из переливной трубы становятся сливом. Гидроциклон серии XCI является новым высокоэффективным передовым оборудованием, которое может регулировать питательный вход и песковую насадку.

Особенности оборудования

Благодаря трёхмерной улиткообразной питательной конструкции осуществляется круговое и осевое питания. После загрузки материалов в гидроциклон, помеха турбулентного течения вокруг переливной трубы устраняется, ускоряется вихревой поток движения крупных частиц к песковой насадке, избегая резкого вращения питания, что ведет к повышению эффективности классификации материала. Квадратный трубчатый тип питания приближает материалы к внутренней стене гидроциклона, минимальное сопротивление питания влечет максимальную расходимость материала и наименьший износ питательного короба. Уникальное клиновидное регулировочное устройство питательного отверстия может быстро регулировать размеры входа гидроциклона, что повышает эффективность классификации материала. Клиновидная регулировочная клапанная пластина увеличивает ремонтопригодность на части входной трубы - не требуется заменять всю футеровку гидроциклона. Высокоизносостойкая резиновая футеровка значительно снижает расходы на эксплуатацию и, одновременно, сохраняет форму и размеры внутреннего проточного канала гидроциклона дольше, что обеспечивает стабильную эффективность классификации материала. Возможно изготовление штампованной износостойкой резиновой футеровки и футеровки холодного склеивания из высокоизносостойкой резины, что значительно продлевает срок службы.

Технические параметры

Модель	Спецификация	Производительность, м3	Крупность классификации, мкм	Диаметр переливного отверстия, мм	Диаметр пескового отверстия, мм	Давление на входе, МПа
XCI 150	150	10~23	25~74	30~50	8~22	0.06~0.15
XCI 200	200	17~38	28~80	40~65	16~32
XCI 250	250	24~53	30~82	65~100	16~40
XCI 300	300	40~100	36~90	65~120	20~40
XCI 350	350	56~118	40~100	80~120	30~70
XCI 400	400	74~157	42~105	90~135	30~70
XCI 450	450	90~192	44~110	100~150	30~70
XCI 500	500	128~300	50~115	130~220	35~100
XCI 550	550	155~368	52~120	140~240	35~100
XCI 600	600	200~468	57~125	160~260	65~110
XCI 660	660	237~524	60~130	180~280	80~150

Примечание: конкретные параметры изменяются в зависимости от результата подбора модели.



Гидроциклон серии XCIII

Принцип работы

Пульпа под давлением перекачивается по касательному направлению в корпус через питательную трубку и делает в корпусе вращательное движение. Во внешнюю сторону вращательного потока поступают крупные частицы или частицы с большей плотностью, которые подвергаются воздействию большой центробежной силы и, в конце концов, разгружаются из песковой насадки и становятся песками, а мелкие частицы подвергаются воздействию маленькой центробежной силы, находятся в центре вращательного потока и двигаются наверх с движением потока жидкости и, в конце концов, разгружаются из переливной трубы и становятся сливом.

Благодаря специальному техническому решению, гидроциклон серии XCIII отличается от других уникальными характеристиками: с помощью регулирования сифонного устройства можно получить придонное течение высокой концентрации и слив низкой концентрации.

Особенности оборудования

Регулирование сифонного устройства позволяет регулировать концентрацию придонного течения.

При изменении объема, концентрации и давления питания концентрация придонного течения сохраняет стабильность. В сливе практически нет крупных частиц.

Технические параметры

Модель	Спецификация	Производительность, м3	Крупность классификации, мкм	Диаметр переливного отверстия, мм	Диаметр пескового отверстия, мм	Давление на входе, МПа
XCIII 50	50	2~3.5	10~74	11~18	4~12	0.1~0.3
XCIII 75	75	3.7~6.6	20~74	15~20	6~12	0.08~0.25
XCIII 100	100	5.8~9	35~75	30~40	8~18	0.06~0.15
XCIII 125	125	12.6~19	35~75	38~60	8~20
XCIII 150	150	15~24	35~75	38~60	8~22
XCIII 225	225	27.7~43	40~100	57~85	16~38
XCIII 250	250	32~53	40~100	65~90	16~40
XCIII 300	300	45~70	45~110	65~120	25~50
XCIII 380	380	76~120	50~110	94~152	30~72
XCIII 455	455	128~203	60~120	114~178	50~140
XCIII 500	500	136~215	60~120	144~180	50~140
XCIII 600	600	206~325	65~140	178~254	82~140

Примечание: конкретные параметры изменяются в зависимости от результата подбора модели.
