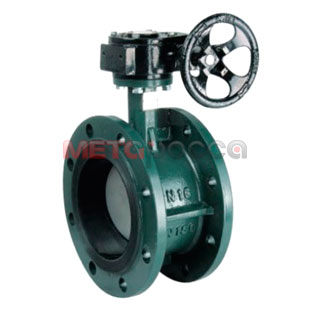

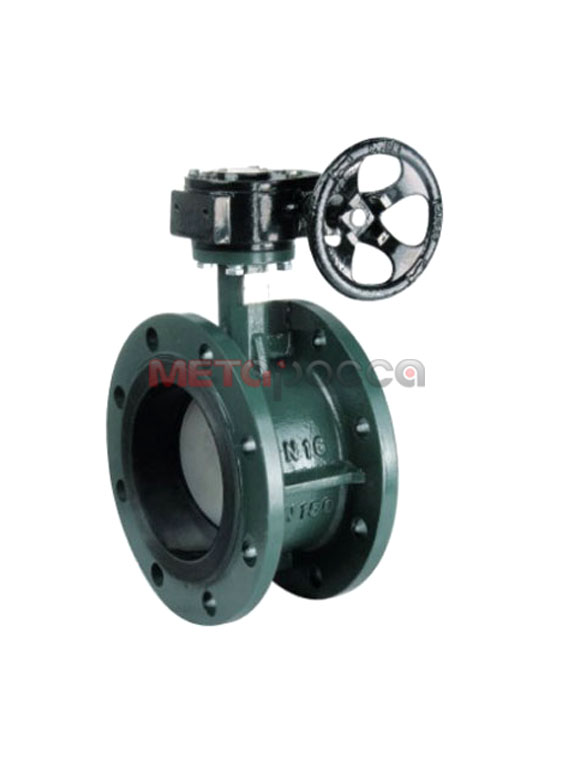

Затвор фланцевый стальной

Затвор дисковый МЕТАРОССА® серии М900 FS фланцевый DN 50÷600 PN до 1.6 МПа (Ду 50 - 600 Ру до 16 кгс/см²)

Применение:

  • В качестве запорно-регулирующего устройства для различных рабочих сред и при рабочей температуре до +130 ° С

Изготовление и поставка:

  • по ТУ 3700-001-62724990-2010
  • Диаметр номинальный: DN 50÷600
  • Давление номинальное: PN до 1.6 МПа (16 атм.)

Тип конструкции FS:

  • Затвор полностью изготовлен из стали и чугуна

Температура рабочей среды:

  • Допустимая температура зависит от применяемого материала (Приложение 1) и химического состава среды.

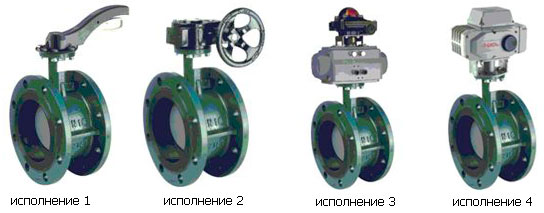

Управление:

  • Ручное - рукоятка, редуктор
  • Пневмопривод
  • Электропривод

Класс герметичности:

  • А по ГОСТ 9544-2005

Направление рабочей среды:

  • Любое

Присоединение:

  • Фланцевое
  • Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820-80 или 12821-80
  • Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода по ГОСТ 12815

Установочное положение:

  • любое





Основные материалы:

Наименование

Материал

Корпус

GG25, GGG40, LCC, WCB, CF8

Диск

GG25, GGG40, LCC, WCB, CF8

Уплотнение

EPDM, NBR *

Шток

WCB, CF8

  * - другие уплотнения могут быть применены по специальному заказу



Технический каталог на затвор МЕТАРОССА серии М900 FS фланцевый DN 50÷600 PN до 1.6 МПа



Общая информация:

Стальной дисковый поворотный фланцевый затвор МЕТАРОССА® серии М900 используется для перекрытия и регулирования жидкой, парообразной или газообразной рабочей среды в технологических трубопроводах широкого спектра. Это запорно-регулирующая арматура, у которой регулирующий орган поворачивается вокруг собственной оси.

Поротный дисковый фланцевый затвор МЕТАРОССА® состоит из запорного механизма, который перекрывает рабочий поток в перпендикулярном направлении и соединительной части - стального фланца, который изготавливается в виде кольца или рамки. Фланец одной стороной надежно наварен на корпус затвора, другая его сторона предназначена для присоединения к трубопроводу с помощью специальных отверстий, позволяющих герметично, с помощью шпилек и прокладки, осуществить это присоединение.

В течение многих предыдущих лет, фланцевое соединение было привычным при монтаже запорно-регулирующей трубопроводной арматуры - не потеряло оно актуальности и сегодня. Широкое применение фланцевых затворов было обусловлено их преимуществами: большой ресурс работы, простота и удобство монтажа и демонтажа, малый вес, высокая надежность конструктивного решения.

На затвор поворотный фланцевый МЕТАРОССА® серии М900 выдано разрешение Ростехнадзора РФ и сертификат соответствия, что позволяет говорить о его соответствии всем высоким требованиям по качеству - как отечественным, так и международным. Конструктивные решения и использование только качественных материалов проверенных производителей ведет к повышению долговечности и надежности нашего затвора.

Весомым преимуществом стальных затворов МЕТАРОССА® представляется их сборно-разборная конструкция, которая допускает проведение ремонта заменой элементов затвора в рабочих условиях, без транспортировки в специализированный цех.

Затворы дисковые фланцевые МЕТАРОССА® комплектуются электроприводом (пневмоприводом, рукояткой или редуктором), а цена на затвор окажется для Вас приятным сюрпризом (прайс-лист можно запросить в любое время).

Подробную информацию Вы можете получить у наших сотрудников по многоканальному телефону (факсу) +7 (495) 925 75 88

Сделать заказ

1. При заказе ручной (рукоятка, редуктор) арматуры (без привода) заполняется электронная заявка.

2. В случае заказа приводной арматуры, необходимо заполнить опросный лист и направить его на электронную почту: zakaz@metarossa.ru
