Шланговые задвижки серия MSH - эквивалент Flowrox, AKO и др.
Мы предлагаем шланговые задвижки МЕТАРОССА как эквиваленты для замены шланговых задвижек (пережимных клапанов) Flowrox, AKO и др. мировых брендов, эксплуатируемых в России.
C 2021 г. шланговые задвижки МЕТАРОССА применяются вместо импортных шланговых задвижек на наиболее ответственных участках пульпопроводов и шламопроводов горно-металлургических предприятий России.
Принцип работы
При повороте ручного привода по часовой стрелке шток опускается вниз и сжимает рукав, тем самым перекрывая поток. При повороте в обратной направлении задвижка находится в положении "открыто". Таким образом перекрывающий затвор двигается вверх-вниз. Герметичность определяется качеством материала из которого сделан рукав. При этом оператор осуществляющий управление задвижкой не должен применять дополнительных усилий или инструментов при ее открытии и закрытии.
Установка и техническое обслуживание
Оборудование прошло все заводские испытания под давлением 10 и 16 кг в течении 5 минут без допущения протечек. Задвижки не требует дополнительной сборки, промыв- ки и регулировки. Установка допускается на любой вид трубопроводов без ограниче- ний по скорости потока. При этом допускается длительное использование корпуса задвижки с заменой внутреннего рукава в случае его износа.

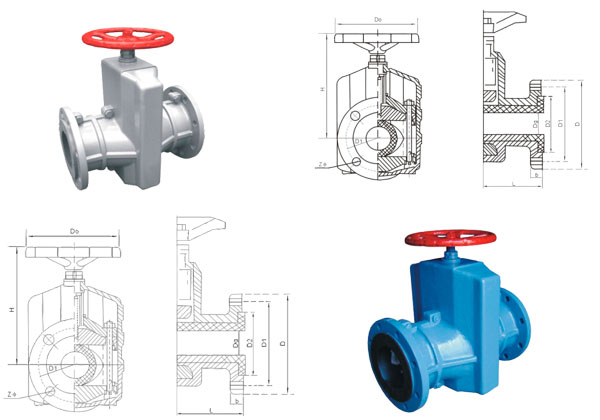

Конструкция
Шланговая задвижка состоит из высокопрочного чугунного корпуса, резинового рукава, перекрывающего затвора, направляющих осей и др.
Материалы
Корпус |
Рукав |
Шток |
Маховик |
Перекрывающий затвор |
---|---|---|---|---|
Алюминий |
Резина |
Бронза, углеродистая сталь |
Высокопрочный чугун |
Ковкий чугун |
Технические параметры
Ду, мм |
Ру, МПа |
Рабочая температура |
Среда |
---|---|---|---|
25-150 |
1,0 |
Менее чем 85оС |
Глинистый раствор, абразивный, сухой и мокрый порошок |
200-500 |
0,6 |
Типоразмеры
Ду, мм |
Основные типо- и присоединительные размеры |
Вес, кг |
|||||
---|---|---|---|---|---|---|---|
L |
D |
D1 |
D2 |
b |
z-? |
||
20 |
135 |
105 |
75 |
55 |
16 |
4-14 |
2.5 |
25 |
145 |
115 |
85 |
65 |
16 |
4-14 |
3 |
32 |
160 |
135 |
100 |
78 |
18 |
4-18 |
4 |
40 |
180 |
145 |
110 |
85 |
18 |
4-18 |
6 |
50 |
210 |
165 |
125 |
100 |
20 |
4-18 |
7.5 |
65 |
250 |
185 |
145 |
120 |
20 |
4-18 |
9.5 |
80 |
300 |
190 |
160 |
135 |
22 |
4-18 |
16 |
100 |
350 |
215 |
180 |
155 |
22 |
8-18 |
20 |
125 |
430 |
245 |
210 |
185 |
25 |
8-18 |
28 |
150 |
500 |
280 |
240 |
210 |
25 |
8-23 |
43 |
200 |
650 |
335 |
295 |
265 |
32 |
8-23 |
80 |
250 |
800 |
390 |
350 |
310 |
32 |
12-23 |
|
300 |
950 |
562 |
445 |
400 |
32 |
12-23 |
|
400 |
1100 |
565 |
515 |
460 |
32 |
16-25 |
|
450 |
1120 |
640 |
585 |
540 |
35 |
20-28 |
|
500 |
1235 |
705 |
650 |
600 |
38 |
20-28 |

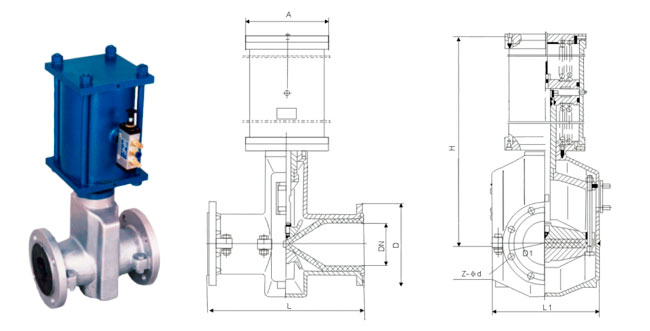

Шланговая задвижка с пневматическим приводом
Технические параметры:
Ду, мм |
Ру, МПа |
Рабочая температура |
Среда |
---|---|---|---|
25-300 |
0,6 |
Менее чем 85оС |
Глинистый раствор, абразивный, сухой и мокрый порошок |
Материалы:
Корпус |
Рукав |
Шток |
Кронштейн |
Поршень |
Маховик |
Перекрывающий затвор |
---|---|---|---|---|---|---|
Алюминий |
Резина |
Чугун, углеродистая сталь |
Алюминий |
Углеродистая сталь |
Высокопрочный чугун |
Ковкий чугун |
Типоразмеры:
Ду, мм |
Py, Мпа |
L |
L1 |
D |
D1 |
z-? |
H |
A |
---|---|---|---|---|---|---|---|---|
25 |
0.6 |
145 |
124 |
115 |
85 |
4-14 |
245 |
|
32 |
160 |
145 |
140* |
100 |
4-18 |
260 |
||
40 |
180 |
157 |
150* |
110 |
4-18 |
330 |
||
50 |
210 |
160 |
160 |
125 |
4-18 |
410 |
||
65 |
250 |
199 |
180 |
145 |
4-18 |
450 |
||
80 |
300 |
222 |
195 |
160 |
4-18 |
550 |
||
100 |
350 |
250 |
215 |
180 |
8-18 |
700 |
||
125 |
430 |
318 |
245 |
210 |
8-18 |
780 |
||
150 |
500 |
350 |
280 |
240 |
8-23 |
900 |
||
200 |
650 |
446 |
335 |
295 |
8-23 |
1050 |
265 |
|
250 |
800 |
516 |
392* |
350 |
12-23 |
1300 |
330 |
|
300 |
950 |
562 |
445* |
400 |
12-23 |
1450 |
||
* стандарт под давление 1,0 Мпа |
Шланговая задвижка с пневматическим приводом
Конструкция
- Флюид для управления давлением
- Резиновый рукав
- Корпус
- Фланец
Управление осуществляется тремя способами: ручное, пневмо- или с помощью воды внутри корпуса.
Преимущества
- Нет потери давления, засорений, утечек, гидроудара
- Удобно использовать для потока с твердыми частицами
- Армированный резиновый рукав гибкий и выносливый
Принцип работы
При деформации рукава от воздуха или воды под давлением внутри корпуса задвижки, перекрывается поток среды.
Технические параметры
Ду, мм |
25-200 |
250-300 |
---|---|---|
Рабочее давление, бар |
Макс. 4 |
Макс. 3 |
Управляющее давление, бар |
Макс. 6 |
Макс. 4,5 |
Max DP, бар |
2 |
Макс. 1,5 |
Материалы
Корпус |
Высокопрочный чуган, сталь, алюминий |
---|---|
Фланец |
Высокопрочный чуган, 316L |
Рукав (температурный интервал) |
Резина (5 80оС), CEPDM (-5 120оС) |
Управляющая среда |
Воздух или вода под давлением |
Чем заменить шланговые задвижки (пережимные клапаны) AKO, Flowrox? Предлагаем эквивалент - МЕТАРОССА, отлично зарекомендовавший себя на ответственных участках пульпо-шламопроводов ГМК России.
Подробную информацию Вы можете получить у наших сотрудников по многоканальному телефону (факсу) +7 (495) 925 75 88
Сделать заказ
1. При заказе ручной (рукоятка, редуктор) арматуры (без привода) заполняется электронная заявка.
2. В случае заказа приводной арматуры, необходимо заполнить опросный лист и направить его на электронную почту: zakaz@metarossa.ru
