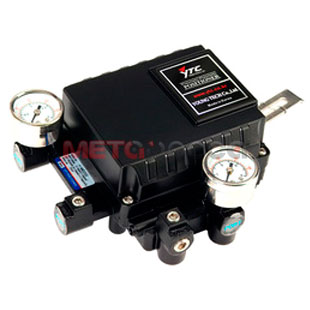

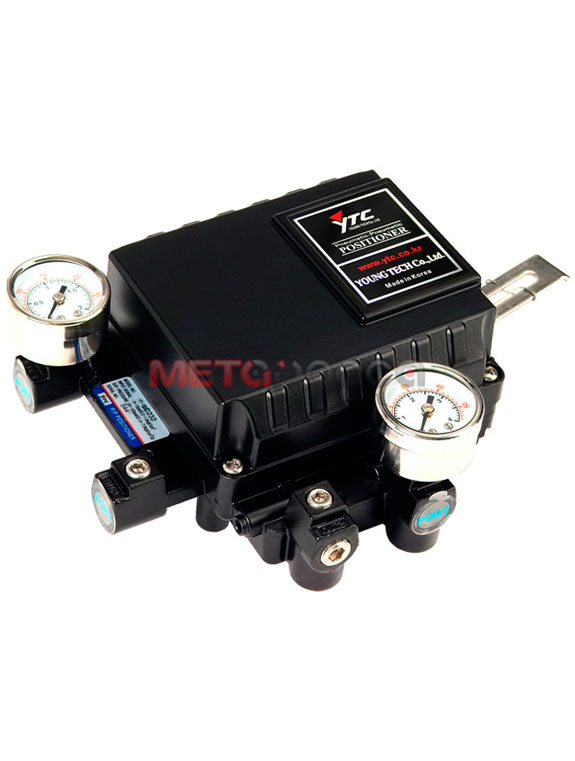

Пневматические позиционеры

Назначение и область применения

Пневматические позиционеры используются в качестве устройства для автоматического управления пневматическими приводами посредством контроллеров или систем управления с выходным сигналом от 3 до 1,05 кг/см2 или с раздельным диапазоном.

Основные особенности пневматических позиционеров:

  • Возможность контроля ½ раздельного диапазона без замены частей.
  • Удобная регулировка значений по шкале и нуля.
  • Удобное переключение принципа действия с RA (обратное действие) на DA (прямое действие) и наоборот.
  • Защита от колебаний в маленьких приводах при помощи регулируемого отверстия.
  • Простое подключение обратной связи.
  • Повышенная коррозионная стойкость благодаря специальной обработке поверхности.
  • Быстрый и точный отклик.
  • Низкий расход воздуха.
  • Простая установка.
  • Сконструирован в виде блока для более удобного обслуживания и ремонта.
  • Доказанная надежность вследствие более 500 000 поворотных испытаний и испытаний на виброустойчивость.



Технические характеристики:



Модель/Тип

МТ-L (Линейный тип)

МТ-R (Регулируемый тип)

Одностороннего действия

Двухстороннего действия

Одностороннего действия

Двухстороннего действия

Входной сигнал

0.2 ~ 1.0 кг/см2 (3 ~ 15 фунт/кв. дюйм)

(возможна настройка 1/2 раздельного диапазона)

Давление питания

1,4 ~ 7.0 кг/см2 (изб) (20 ~ 100 фунт/кв. дюйм (изб))

Ход

Стандарт: 20 ~ 70 мм

Опция: 70 ~ 150 мм

00 ~ 900

Присоединение

Стандарт: PT 1/4 (Изм. Прибор PT 1/8)

 Опция: NPT 1/4 (Изм. Прибор NPT 1/8)

Манометр

(Выходное давление)

0 ˜ 2.0 кг/см2
Стандарт: 0 ˜ 4.0 кг/см2
0 ˜ 10 кг/см2

0 ˜ 2.0 кг/см2
0 ˜ 4.0 кг/см2
Стандарт: 0 ˜ 10 кг/см2

Класс защиты

Пыле- и влагозащита (IP66)

Эксцентрик

Линейная характеристика

Темп. окр. среды

-200С ~ 700С

Линейность

 ± 1.0% полной шкалы

± 2.0% полной шкалы

Гистерезис

 0.75% полной шкалы

 1.0% полной шкалы

Чувствительность

 0.2% полной шкалы

 0.5% полной шкалы

Повторяемость

 ± 0.3% полной шкалы

 ± 0.5% полной шкалы

Расход воздуха

 3.0 л/мин (Подача=1.4 кг/см2) 11 л/мин (Подача=4.0 кг/см2)

Макс. пропускная способность

 80 л/мин (Подача=1.4 кг/см2) 200 л/мин (Подача=4.0 кг/см2

Материал

Алюминиевое литье под давлением

Вес

1.8 кг (Прибл.)



Информационные материалы:

Дополнительная информация предоставляется по запросу.



Подробную информацию Вы можете получить у наших сотрудников по многоканальному телефону (факсу) +7 (495) 925 75 88

Сделать заказ

1. При заказе ручной (рукоятка, редуктор) арматуры (без привода) заполняется электронная заявка.

2. В случае заказа приводной арматуры, необходимо заполнить опросный лист и направить его на электронную почту: zakaz@metarossa.ru
