Клапан запорно-регулирующий

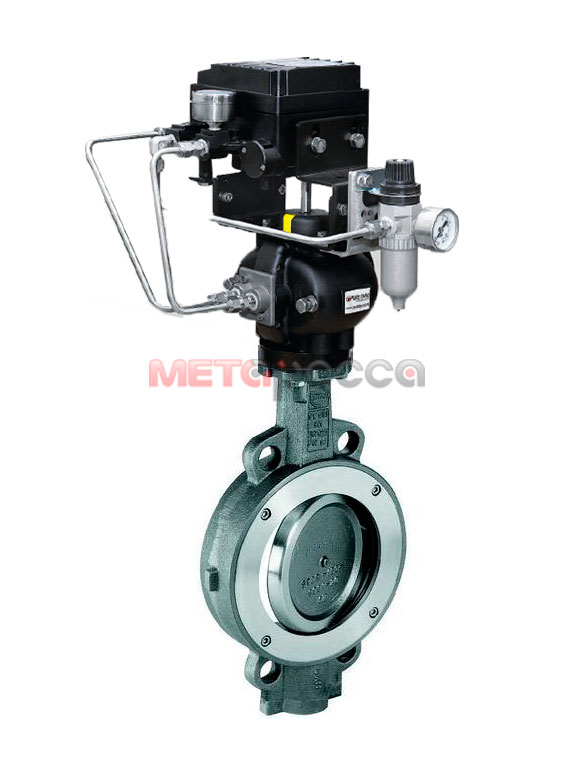

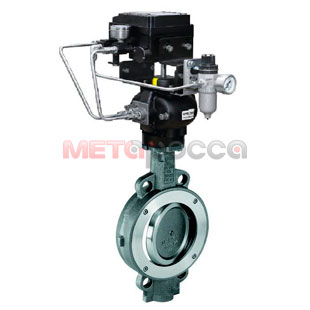

Клапан запорно-регулирующий МЕТАРОССА® серии DISK





Основные материалы:



Наименование

Материал

Корпус

WCB, LC1, CF8, CF8M, 904L

Диск

PTFE, WCB, LC1, CF8, CF8M, 904L

Уплотнение

PTFE, графит + нержавеющая сталь, нержавеющая сталь

Шток

CF8, CF8M, 904L





Применение:

  • В качестве регулирующего или запорно-регулирующего устройства для различных сред и при температуре до +600 ° С

Изготовление и поставка:

  • по ТУ 3700-001-62724990-2010
  • Диаметр номинальный: DN 50÷300
  • Давление номинальное: PN до 10.0 МПа (100 атм.)
  • Диапазон регулирования 100:1

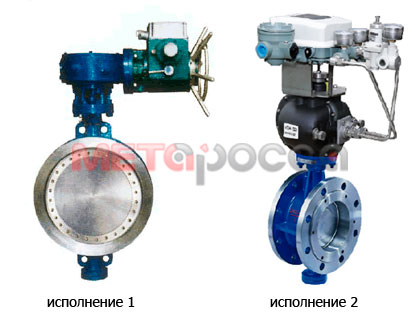

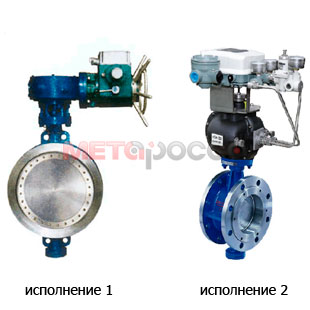

Тип конструкции FS:

  • Корпус клапана полностью выполнен из стали

Тип конструкции LP:

  • Клапан частично футерованный пластиком

Температура рабочей среды:

  • Допустимая температура зависит от применяемого материала (Приложение 1) и химического состава среды.

Управление:

  • Пневмопривод
  • Электропривод

Класс герметичности:

  • В соответствии с техническим заданием

Направление рабочей среды:

  • Любое

Присоединение:

  • Фланцевое
  • Межфланцевое
  • Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820-80 или 12821-80
  • Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода по ГОСТ 12815

Установочное положение:

  • Любое

Технический каталог на регулирующий клапан МЕТАРОССА серии DISK



Общая информация:

Главными преимуществами клапанов запорно-регулирующих МЕТАРОССА® серии DISK являются минимальный интервал времени, необходимый для их открытия и закрытия,возможность осуществления процесса полноценной регулировки потока рабочей среды при максимальном Kv и конкурентная цена. Клапан запорно-регулирующий МЕТАРОССА® обеспечивает достаточную точность регулирования потока, выбирать его нужно в зависимости от максимально допустимого объема расхода пара, газа или жидкости, перемещающихся по трубопроводу.

Ещё одно немаловажное преимущество - предельно простой процесс установки оборудования, который обеспечивается незначительной монтажной длиной клапана запорно регулирующего серии DISK и его небольшими весогабаритными характеристиками. Следовательно, значительно снижается показатель общей нагрузки на трубопровод.

Отличительной чертой и очередным преимуществом клапанов запорно-регулирующих МЕТАРОССА® серии DISK является отсутствие каких-либо застойных зон, располагающихся на пути потока рабочей среды, что позволяет веществу, транспортируемому по трубопроводу, не затрагивать целостность корпуса арматуры.

В зависимости от материалов, применяемых при изготовлении корпуса и дроссельного узла, клапан запорно-регулирующий МЕТАРОССА® используется для регулирования потока газов, нефтепродуктов, воды, абразивных и агрессивных сред. Применение осуществляется в широком диапазоне давлений до PN 10 мПа и температур рабочей среды до 600 град.

Клапаны запорно-регулирующие с электроприводом и пневмоприводом МЕТАРОССА® серии DISK могут быть изготовлены из чугуна или из высококачественной стали. Также возможно футерование клапана фторопластом, чтобы обеспечить регулирование на трубопроводе для различных химически агрессивных сред.

Мы предлагаем Вам не только лучшие по соотношению качество-цена клапаны запорно-регулирующие, но и разработку комплексных инженерных решений!

Подробную информацию Вы можете получить у наших сотрудников по многоканальному телефону (факсу) +7 (495) 925 75 88

Сделать заказ

1. При заказе ручной (рукоятка, редуктор) арматуры (без привода) заполняется электронная заявка.

2. В случае заказа приводной арматуры, необходимо заполнить опросный лист и направить его на электронную почту: zakaz@metarossa.ru
