Обратные клапаны межфланцевые

Затвор МЕТАРОССА® серии М800 FS DN 50÷1200 PN до 10.0 МПа





Основные материалы:



Наименование Материал
Корпус GG25, GGG40, LCC, WCB, CF8, CF8M, 904L
Диск GGG40, CF8, CF8M, 904L
Уплотнение EPDM, NBR, CF8, LCC, CF8M, 904L
Шток (вал) CF8, CF8M, 904L

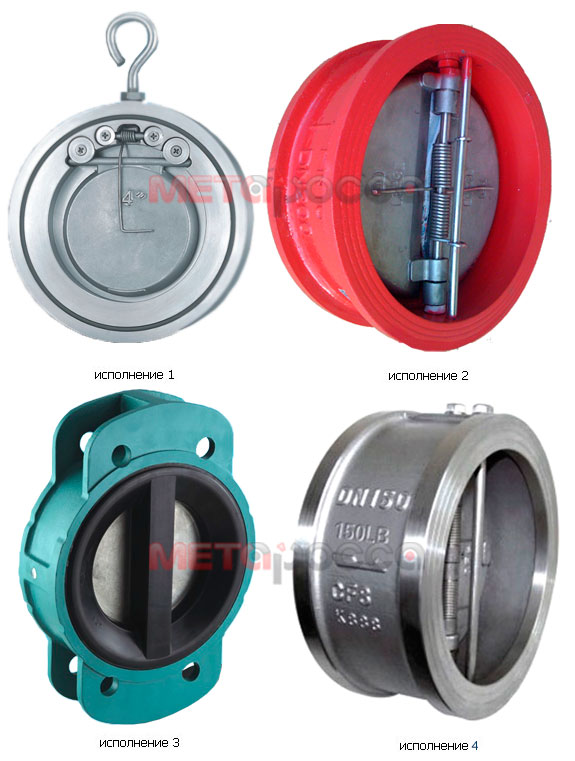

Межфланцевый однодисковый обратный клапан (затвор) МЕТАРОССА® М800

Исполнение 1 - однодисковый

  • Применение обратных клапанов: тепловодоснабжение, различные технологические среды с отсутствием специальных требований по низкому гидросопротивлению с рабочим давлением до PN 1,6 мПа
  • Диаметр: от 50 до 1000 мм
  • Давление: до 16 бар
  • Рабочая температура: от - 60°С до 600°С
  • Присоединение: межфланцевое
  • Уплотнение: EPDM, NBR, Hard (коррозионно-стойкая сталь)
  • Материал корпуса: GGG40 (высокопрочный чугун), WCB (углеродистая сталь), CF8, CF8M, 904L (коррозионно-стойкие стали)
  • Материал диска: CF8, CF8M, 904L

Межфланцевый двухдисковый обратный клапан (затвор) с чугунным корпусом МЕТАРОССА® М800

Исполнение 2 - двухдисковый с чугунным корпусом

  • Применение обратных клапанов: тепло-водоснабжение, различные технологические жидкости с рабочим давлением до 1,6 мПа, с минимальным содержанием твёрдых частиц, но с требованием по минимальному гидросопротивлению и минимальной потери мощности подающих насосов. Минимальное гидросопротивление достигается за счёт сочленения двух дисков в сечении трубопровода прямым потоком рабочей среды
  • Диаметр: от 40 до 600 мм
  • Давление: до 16 бар
  • Рабочая температура: от - 40°С до + 120°С
  • Присоединение: межфланцевое
  • Уплотнение: EPDM, NBR
  • Материал корпуса: GGG40
  • Материал дисков: CF8, CF8M

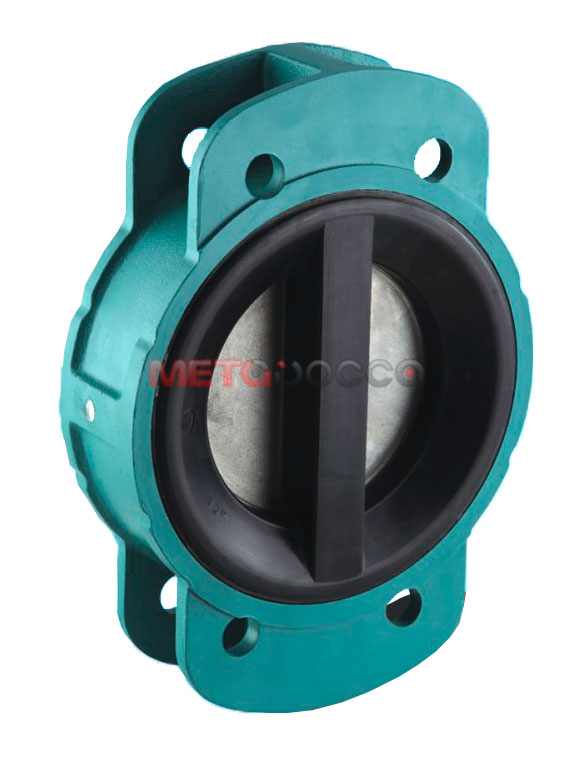

Межфланцевый двухдисковый обратный клапан (затвор) с изолирующим вкладышем МЕТАРОССА® М800

Исполнение 3 - двухдисковый с вкладышем

  • Применение обратных клапанов: различные технологические коррозионные среды с рабочим давлением до 2,5 мПа и содержанием абразивных твёрдых частиц. Эффективно заменяет по соотношению цена - качество аналогичные обратные клапаны из нержавеющих сталей. Кроме того, более устойчив к абразивному воздействию за счёт изолирующего корпус вкладыша из EPDM или NBR
  • Диаметр: от 40 до 600 мм
  • Давление: до 25 бар
  • Рабочая температура: от - 40°С до + 120°С
  • Присоединение: межфланцевое
  • Уплотнение: EPDM, NBR
  • Материал корпуса: GGG40, WCB
  • Материал дисков: CF8, CF8M

Межфланцевый двухдисковый обратный клапан (затвор) с корпусом из углеродистой или коррозионно-стойкой стали до PN 10.0 мпа МЕТАРОССА® М800

Исполнение 4 - двухдисковый до PN 10.0 мПа

  • Применение обратных клапанов: различные технологические среды с рабочим давлением от PN 2,5 мПа до 10.0 мПа
  • Диаметр: от 50 до 1200 мм
  • Давление: до 100 бар
  • Рабочая температура: от - 60°С до 600°С
  • Присоединение: межфланцевое
  • Уплотнение: EPDM, NBR, Hard (коррозионно-стойкая сталь)
  • Материал корпуса и дисков: WCB, LC1, CF8, CF8M, 904L
  • Материал дисков: CF8, CF8M



Общая информация:

Обратный клапан межфланцевый


Межфланцевые клапаны МЕТАРОССА® серии М800 принадлежат к предохранительной (защитной) арматуре, устанавливаемой на технологический трубопровод, и имеют проходной диаметр, равный внутреннему диаметру такого трубопровода. Этот тип запорной арматуры предназначается для пропускания жидкой, пульпообразной или газообразной рабочей среды только в одном направлении. Автоматическое закрытие обратного межфланцевого клапана МЕТАРОССА при изменении направления потока рабочей среды на противоположное происходит автоматически.

Область применения


В большинстве случаев установка стальных или чугунных межфланцевых обратных клапанов происходит с целью предотвращения в трубопроводе потока среды в обратном направлении и применяется для защиты технологического оборудования от различных аварийных ситуаций отключением аварийного участка технологического трубопровода.

Межфланцевые обратные клапаны МЕТАРОССА® серии М800 представляют собой стальной (или чугунный) запорный поворотный диск, поворачивающийся вокруг горизонтальной оси в вертикальном направлении. Ось располагается выше центра поворотного диска. Обратные клапаны могут крепиться к технологическому трубопроводу межфланцевым или фланцевым способом с помощью стальных шпилек, а также под приварку.

Преимущества


  • Выданные на затворы МЕТАРОССА® разрешения Ростехнадзора РФ, вместе с сертификатом соответствия ГОСТ Р, подтверждают высокие стандарты качества, применяемые при производстве запорно-регулирующей арматуры МЕТАРОССА®.
  • Большие производственные ресурсы компании позволяют осуществлять изготовление обратных клапанов серии М800 практически в любой комплектации и исполнении по материалам составляющих их элементов и конструкции.

Если Вы хотите купить обратные клапаны межфланцевого типа, прайс-лист с ценами будет предоставлен по Вашему запросу.



Подробную информацию Вы можете получить у наших сотрудников по многоканальному телефону (факсу) +7 (495) 925 75 88


Сделать заказ

1. При заказе ручной (рукоятка, редуктор) арматуры (без привода) заполняется электронная заявка.

2. В случае заказа приводной арматуры, необходимо заполнить опросный лист и направить его на электронную почту: zakaz@metarossa.ru
