Клапан сегментный регулирующий

Клапан регулирующий МЕТАРОССА® серии Segment





Основные материалы:



Наименование

Материал

Корпус

WCB, LC1, CF8, CF8M, 904L

Диск

PTFE, WCB, LC1, CF8, CF8M, 904L, СС

Уплотнение

PTFE, графит + нержавеющая сталь, нержавеющая сталь, металлокерамика

Шток

CF8, CF8M, 904L





Применение:

  • В составе регулирующего или запорно-регулирующего устройства для различных сред и при температуре до +450 ° С

Изготовление и поставка:

  • по ТУ 3700-001-62724990-2010
  • Диаметр номинальный: DN 15÷500
  • Давление номинальное: PN до 10.0 МПа (100 атм.)
  • Диапазон регулирования 100:1

Тип конструкции FS:

  • Корпус клапана полностью выполнен из стали

Тип конструкции LC:

  • Клапан частично футерованный металлокерамикой

Тип конструкции CN:

  • Полусферический запорный орган с металлокерамической футеровкой

Температура рабочей среды:

  • Допустимая температура зависит от применяемого материала (Приложение 1) и химического состава среды.

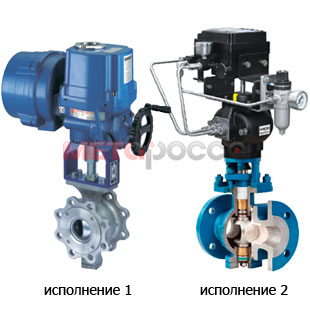

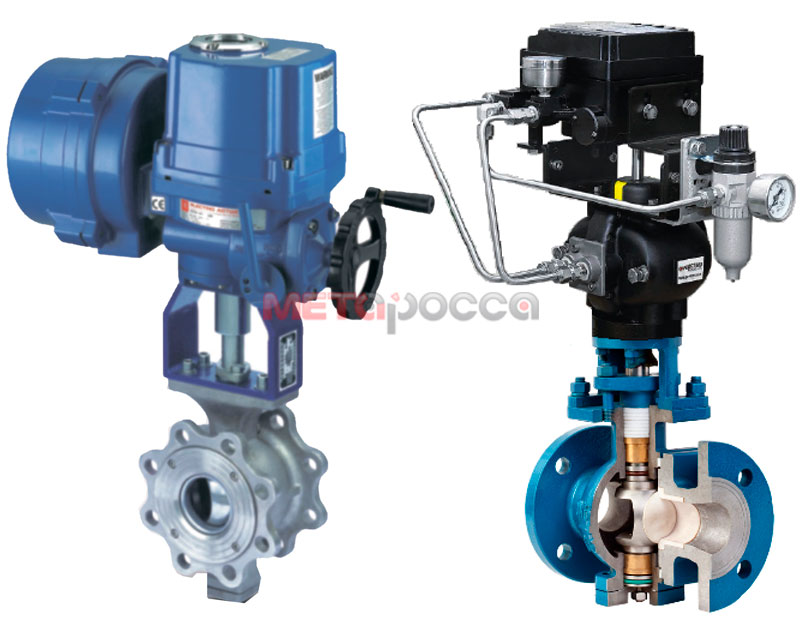

Управление:

  • Пневмопривод
  • Электропривод

Класс герметичности:

  • В соответствии с техническим заданием

Направление рабочей среды:

  • Любое

Присоединение:

  • Фланцевое
  • Межфланцевое
  • Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820-80 или 12821-80
  • Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода по ГОСТ 12815

Установочное положение:

  • Любое

Технический каталог на регулирующий клапан МЕТАРОССА серии Segment



Общая информация:

Клапан сегментный регулирующий с шаровым сегментом используется в системах, требующих максимально точной регулировки потока рабочей среды в составе различных промышленных систем для регулирования и перекрытия потоков газа, пара или жидкости, проходящих по трубопроводам и обеспечивает необходимый уровень герметичности, соответствующий ГОСТу.

Регулирующие сегментные клапаны с шаровым сегментом нашли применение в самых разнообразных областях: в системах тепло- и водоснабжения, газо- и нефтепроводах, в химической промышленности, на трубопроводах ГЭС, АЭС, ТЭС и т.д.

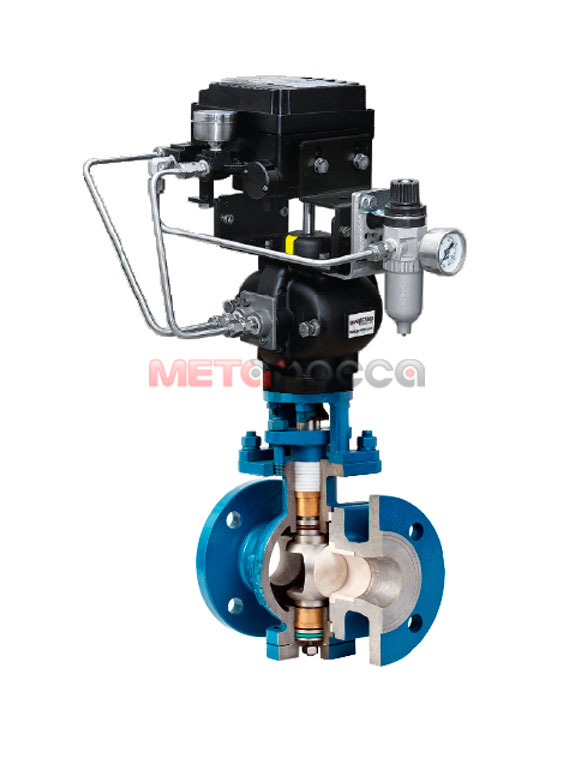

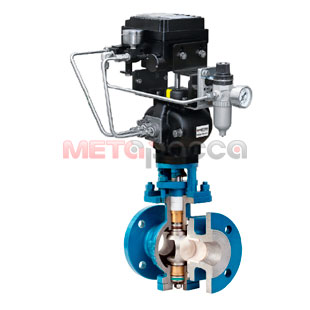

Корпус, дроссельный узел в виде шарового сегмента и привод инновационной конструкции являются основными отличительными конструктивными элементами клапана регулирующего сегментного МЕТАРОССА® серии SEGMENT. Регулирующие сегментные клапаны не редко работают в условиях высоких давлений и температур, в абразивных и агрессивных средах, а также в условиях кавитации. В таких условиях клапаны с шаровым сегментом являются прекрасной альтернативой седельным регулирующим клапанам, которые не во всех случаях могут быть использованы эффективно.

Главными преимуществами клапанов регулирующих МЕТАРОССА® серии Segment являются конструкция рабочего органа клапана и инновационная конструкция пневмопривода, которые улучшают характеристики регулирования потока, уменьшают турбулентность и позволяют эффективно его использовать для агрессивных, абразивных и пульпообразных сред . Клапаны регулирующие с шаровым сегментом наиболее оптимальны для регулирования потоков всевозможных взвесей и жидкостей, содержащих твердые частицы, а также газа. Данный элемент трубопроводной системы обеспечивает высокую точность регулирования потока.

Конструктивные особенности сегментных клапанов МЕТАРОССА®, имеющих систему контроля и управления, позволяют сократить потери энергии, неизбежные при прохождении рабочего потока через клапан, и получить увеличенный коэффициент пропускной способности (СV) по сравнению с седельными клапанами регулирующими ,шаровыми кранами и дисковыми затворами. Это означает, что для регулирования определенного потока рабочей среды можно использовать сегментные клапаны регулирующие гораздо меньших размеров. При этом достигается экономия монтажного места, меньше вес, как самого клапана, так и всего трубопровода в целом.

Отличительной чертой и очередным преимуществом данных клапанов МЕТАРОССА® серии Segment является отсутствие каких-либо застойных зон, располагающихся на пути потока рабочей среды, что позволяет веществу, транспортируемому по трубопроводу, не затрагивать целостность корпуса арматуры.

В зависимости от материалов, применяемых при изготовлении корпуса и дроссельного узла, сегментный клапан используется для регулирования потока газов, нефтепродуктов, воды, абразивных и агрессивных сред. Такой клапан регулирующий применяется в широком диапазоне давлений до PN 6.3 мПа и температур рабочей среды до 600 градусов.

Клапан сегментный МЕТАРОССА® серии Segment может быть изготовлен из чугуна или из высококачественной стали. Также возможно футерование клапана керамикой, чтобы обеспечить регулирование на трубопроводе для различных химически агрессивных сред.

Мы предлагаем Вам не только лучшие по соотношению цена-качество клапаны сегментные регулирующие, но и разработку комплексных инженерных решений!

Подробную информацию Вы можете получить у наших сотрудников по многоканальному телефону (факсу) +7 (495) 925 75 88
