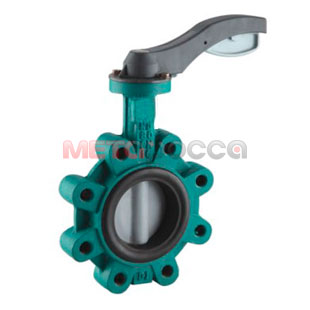

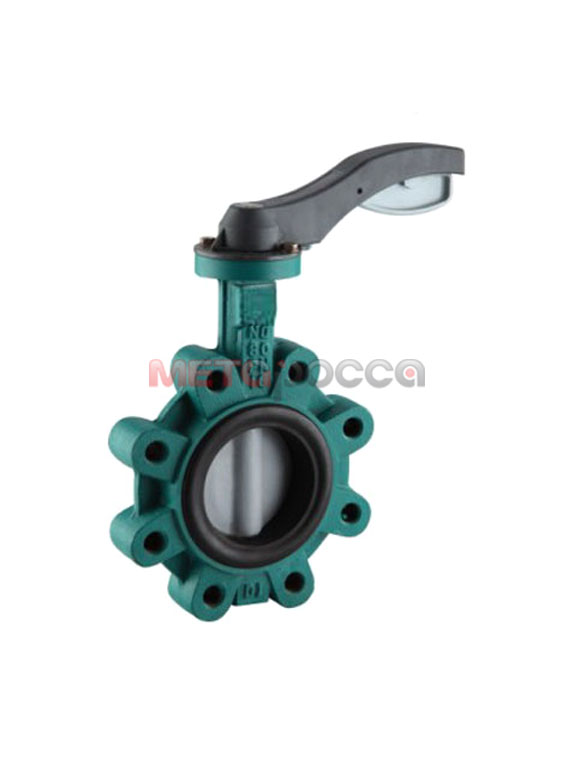

Затвор дисковый резьбовой межфланцевый

Затвор МЕТАРОССА® серии М900 FS резьбовой DN 50÷600 PN до 1.6 МПа (Ду 50 - 600 Ру до 16 кгс/см²)

Применение:

  • В качестве запорно-регулирующего устройства для различных рабочих сред и при рабочей температуре до +130 ° С

Изготовление и поставка:

  • по ТУ 3700-001-62724990-2010
  • Диаметр номинальный: DN 50÷600
  • Давление номинальное: PN до 1.6 МПа (16 атм.)

Тип конструкции FS:

  • Затвор полностью изготовлен из стали и чугуна

Температура рабочей среды:

  • Допустимая температура зависит от применяемого материала (Приложение 1) и химического состава среды.

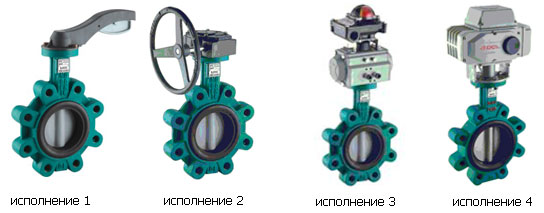

Управление:

  • Ручное - рукоятка, редуктор
  • Пневмопривод
  • Электропривод

Класс герметичности:

  • А по ГОСТ 9544-2005

Направление рабочей среды:

  • Любое

Присоединение:

  • резьбовое

Установочное положение:

  • любое





Основные материалы:

Наименование

Материал

Корпус

GG25, GGG40, LCC, WCB, CF8

Диск

GG25, GGG40, LCC, WCB, CF8

Уплотнение

EPDM, NBR *

Шток

WCB, CF8

  * - другие уплотнения могут быть применены по специальному заказу



Технический каталог на затвор МЕТАРОССА серии М900 FS резьбовой DN 50÷600 PN до 1.6 МПа



Общая информация:

Затворы дисковые поворотные межфланцевые резьбовые МЕТАРОССА® серии М900 типа присоединения "резьба-резьба" широко применяются для перекрытия или регулирования потока рабочих сред (нефтепродуктов и нефти, масел, воды и многих других).

Основными составными частями затвора дискового межфланцевого МЕТАРОССА® серии М900 являются запирающее устройство в виде диска, который поворачивается, перекрывая или регулируя поток, и управляющий орган. Соответственно различают затвор дисковый межфланцевый с редуктором, с рукояткой, пневмо- или электроприводом. Герметичность этого затвора по классу А достигнута применением уплотнителей только высокого качества.

Затвор дисковый МЕТАРОССА® обеспечивает запас прочности больший, чем обыкновенная задвижка. Максимально точно механически обработанный диск полностью гарантирует легкое перемещение поворотного диска и постоянный момент на приводе затвора, а сменное уплотнение предоставляет возможность увеличения его срока службы, при этом затвор дисковый межфланцевый не имеет недостатка в форме "прикипания".

Другим важным преимуществом дисковых поворотных межфланцевых затворов МЕТАРОССА® серии М900 является уплотнение в корпусе, испытывающее значительно меньшее воздействие рабочей среды, что ведет к серьезному увеличению их долговечности по сравнению с теми затворами, у которых уплотнение располагается на диске.

Поскольку компания МЕТАРОССА является российским производителем, мы можем максимально адаптировать нашу продукцию к эксклюзивным требованиям наших заказчиков и технологическим особенностям их производственных систем. Каждый дисковый межфланцевый затвор МЕТАРОССА® в обязательном порядке проходит тест на работоспособность и герметичность с учетом технических требований системы качества заказчика.

Подробную информацию Вы можете получить у наших сотрудников по многоканальному телефону (факсу) +7 (495) 925 75 88


Сделать заказ

1. При заказе ручной (рукоятка, редуктор) арматуры (без привода) заполняется электронная заявка.

2. В случае заказа приводной арматуры, необходимо заполнить опросный лист и направить его на электронную почту: zakaz@metarossa.ru
