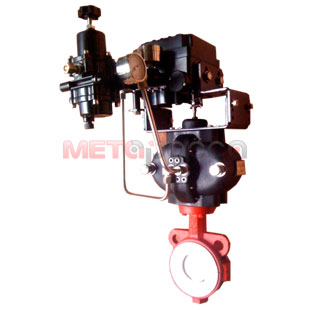

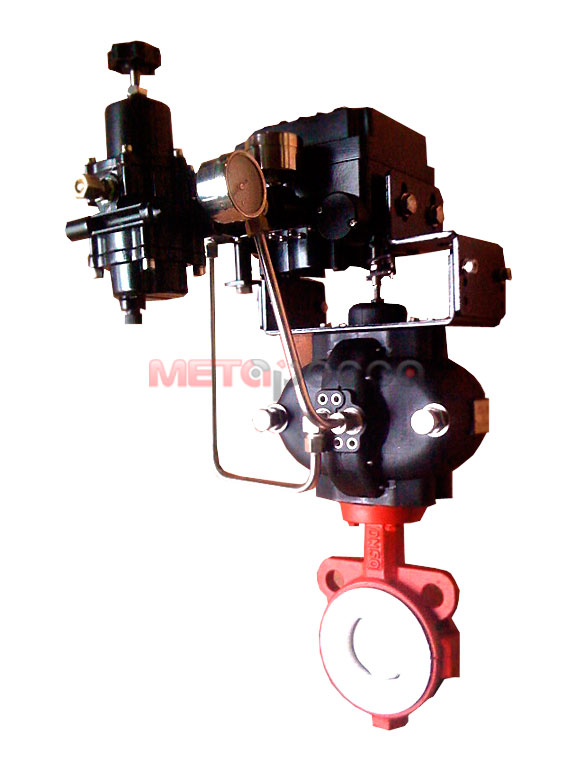

Затвор дисковый с пневмоприводом инновационной конструкции

Назначение и область применения

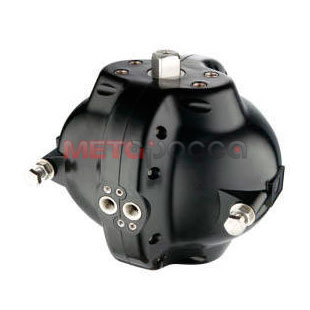

Сегментные пневмоприводы предназначены для использования в качестве устройства для автоматического управления трубопроводной арматурой (сегментными клапанами, дисковыми затворами поворотного типа и т.п.) в химических, пищевых, целлюлозно-бумажных, медицинских и других производств.

Отличительные качества сегментных пневмоприводов:

  • Конструкция привода компактна и хорошо защищена от внутренней и внешней коррозии (анодированный алюминиевый литой корпус). Низкий коэффициент трения
  • Значение угла поворота вала легко перестраивается в процессе монтажа и эксплуатации
  • Пневмопривод без дополнительных устройств может быть установлен непосредственно на затворе
  • Выпускаются пневмоприводы с дополнительными устройствами для эксплуатации во взрывобезопасных зонах всех классов
  • Пневмопривод не создает вредных и опасных производственных факторов
  • Возможна поставка в комплекте с дополнительными устройствами: сигнализатором конечных положений, блоком управления и сигнализации электропневматическим БУСЭ или пневматическим позиционером
  • Пневмоприводы обеспечивают возможность ручного переключения при отключенном питании
  • Подключение осуществляется по стандарту NAMUR
  • Любой поворотный пневмопривод МЕТАРОССА® соответствует стандарту ISO 5211

Технические характеристики:



Исполнение: симметричная конструкция привода двустороннего действия с углом поворота от 00 до 900 (возможна поставка привода с пружинным возвратом).
Управляющее давление: 3….8 bar
Управляющая среда: фильтрованный сухой воздух или после маслораспылителя
Температурный диапазон: от -20 до +75 0С
Смазка: заводская на весь срок службы



Спецификация материалов:

Корпус: Алюминиевый сплав, футерованный высокопрочным пластиком
Поршень: Алюминиевый сплав
Уплотнение: Полиуретан
Дополнительное оборудование: Сигнализаторы положений / позиционеры / распределители
Информационные материалы: Дополнительная информация предоставляется по запросу



Общая информация:

Затворы дисковые с пневмоприводом


Для автоматизации подачи потока рабочей среды по трубопроводу группа компаний МЕТАРОССА предлагает использовать затворы дисковые с пневмоприводом МЕТАРОССА®, которые позволяют контролировать поток в трубопроводах практически любого типа, что дает стабильную работу трубопроводной сети.

Пневматический привод представляет собой специальное устройство, которое при помощи поступательных движений поршней обеспечивает вращательное движение вала затвора посредством зубчато-реечной передачи.

Для оснащения затворов дисковых с пневмоприводом компания МЕТАРОССА использует приводы двухстороннего и одностороннего действия с функцией "открыть-закрыть".

Преимущества


Затворы дисковые с пневмоприводом, цена которых оптимальна при высоком качестве, обладают рядом преимуществ:

  • небольшой вес и компактные размеры;
  • монтаж/демонтаж привода производится быстро и без особых усилий;
  • привод легко настраивается на нужный угол открытия и закрытия дискового затвора;
  • надежность, долговечность и износостойкость при легком весе и компактных размерах;
  • удобство и легкость установки и эксплуатации;
  • несложное обслуживание и ремонт.

Особенности


Затворы с пневмоприводом МЕТАРОССА® сертифицированы в системе ГОСТ Р и соответствуют всем высоким стандартам надежности и качества - на них имеются и сертификат соответствия, и разрешение Ростехнадзора РФ. Группа компаний МЕТАРОССА предлагает затвор с пневмоприводом, который полностью удовлетворяет требованиям не только отечественных, но и международных стандартов, им присвоен класс герметичности А, что позволяет успешно применять данную продукцию всем нашим заказчикам и партнёрам.

Пнемоприводы МЕТАРОССА® изготовлены с использованием современных технологий, экономичных и безопасных материалов. Все детали крепежа выполнены из нержавеющей стали. Присоединительные размеры соответствуют международным стандартам ISO 5211-DIN 3337 и DI/DE 3835. Присоединения распределителя соответствуют стандарту NAMUR.

Конструкция пневмоприводов предусматривает монтаж дополнительного оборудования:

  • установка соленоида;
  • установка концевых выключателей для индикации конечных положений затвора;
  • установка пневмопозиционера для регулирования потока среды с входящим/выходным сигналом 4-20 мА.

Причины работы с нами


На протяжении многих лет, являясь производителем и поставщиком данной продукции на рынке РФ, мы хорошо изучили требования, предъявляемые к продукции. Затворы с пневмоприводом МЕТАРОССА® мы производим на современном высокотехнологичном оборудовании с учетом всех технических требований.

У нас вы можете приобрести затвор дисковый с пневмоприводом достойный Вас по качеству, цена которого отличается доступностью!



Подробную информацию Вы можете получить у наших сотрудников по многоканальному телефону (факсу) +7 (495) 925 75 88

Сделать заказ

1. При заказе ручной (рукоятка, редуктор) арматуры (без привода) заполняется электронная заявка.

2. В случае заказа приводной арматуры, необходимо заполнить опросный лист и направить его на электронную почту: zakaz@metarossa.ru
