Условные обозначения трубопроводной арматуры (ЦКБА)

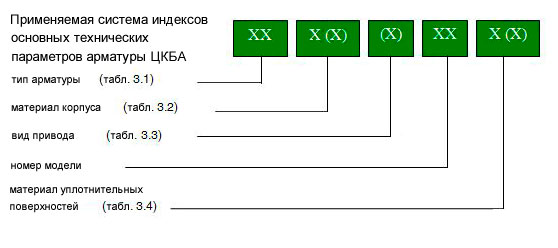

По системе, разработанной Центральным Конструкторским Бюро Арматуростроения (ЦКБА) индекс трубопроводной арматуры включает пять элементов расположенных последовательно. В отдельных случаях после букв, обозначающих материал уплотнительных поверхностей, добавляют цифру, обозначающую вариант исполнения данного изделия или изготовления его из другого материала.

                       Таблица 3.3.                                                        Таблица 3.4.

Привод

Обозначение



Материал

уплотнительных

поверхностей

Обозначение

под дистанционное управление

0



латунь, бронза

бр

механический с червячной передачей

3



монель-металл

мн

то же с цилиндрической зубчатой передачей

4



коррозийностойкая (нержавеющая) сталь

нж

то же с конической передачей

5



нитрированная сталь

нт

пневматический

6



баббит

бт

гидравлический

7



стеллит

ст

пневмогидравлический

6(7)



сормайт

ср

электромагнитный

8



кожа

к

электрический

9



эбонит

э







резина

р







пластмассы

п







винипласт

вп







фторопласт

фт



Например, распространенное обозначение трубопроводной арматуры

задвижка 30с41нж говорит о том, что это:

Задвижка (30). Материал корпуса - углеродистая сталь (с).

Тип привода - ручной привод (41) номера модели 41.

Материал уплотнения - нержавеющая сталь (нж),
