Затвор дисковый с электроприводом МЕТАРОССА M900 DN 350 PN 16 I FS W

Рабочее давление: до 1,6 МПа (16 бар)

Температура рабочей среды: до +130 °C

Класс герметичности: А по ГОСТ 9544-2005

Применение: для автоматизации подачи и перекрытия потока рабочей среды по трубопроводу.

Размеры:

Номинальный диаметр

Размеры, мм

DN

DN"

Н1

Н

L1

L2

L

D1

D2

n-d

350

14

272

768

310

231

76

460/470

423

4-23/4-28

Основные материалы:

Наименование

Материал

Корпус

GG25, GGG40, LC1, WCB, CF8, CF8M

Диск

GG25, GGG40, LC1, WCB, CF8, CF8M

Уплотнение

EPDM, NBR, FPM (Viton), PTFE, FEP

Шток

AISI 420, 416

*Примечание: другие материалы могут быть применены по специальному заказу.

С электроприводом МЕТАРОССА МХ-100

Технические параметры регулируемого электропривода МХ-100

С электроприводом МЕТАРОССА МQ-100

Технические параметры регулируемого электропривода МQ-100

Модель

МХ-100

Корпус

Водонепроницаемый: IP67, NEMA 4 и 6

Мощность

220В перем. ток - 1 фаза, дополнительно: 110В перем. ток - 1 фаза, 380/440В перем. ток - 3 фазы, 50/60Гц±10%, 24/110/220В пост. тока

Двигатель

Короткозамкнутый асинхронный двигатель

Макс. вых. крутящий момент (Нм)

1000

Время поворота на 90о (S)

40

Защита

Встроенная термическая защита

Индикатор

Бесперебойный указатель положения

Ручная регулировка

Механическая ручка

Трубный ввод

2хPF 3/4"

Температура окружающего воздуха

-20 оС ÷ +70 оС

Модель

МQ-100

Корпус

Водонепроницаемый: IP67, NEMA 4 и 6

Мощность

110/220В перем. ток - 1 фаза, 380/440В перем. ток - 3 фазы, 50/60Гц±10%

Двигатель

Короткозамкнутый асинхронный двигатель

Макс. вых. крутящий момент (Нм)

1000

Время поворота на 90о – 60/50Гц (S)

31/37

Защита

Встроенная термическая защита

Индикатор

Бесперебойный указатель положения

Ручная регулировка

Механизм сцепления

Трубный ввод

2хPF 3/4"

Температура окружающего воздуха

-20 оС ÷ +70 оС

Высокотемпературное исполнение

-10 оС ÷ +100 оС

Низкотемпературное исполнение

-40 оС ÷ +70 оС

Спецификация регулируемого электропривода МХ-100

Схема подключения
МХ-100 110/220В переменный ток АС/50/60Гц, 1 фаза
(стандартная модель открыть/закрыть)

Спецификация регулируемого электропривода МQ-100

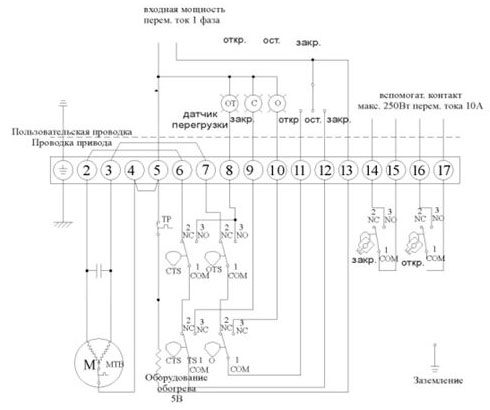

Схема подключения
МQ-100 110/220В переменный ток АС/50/60Гц, 1 фаза
(стандартная модель открыть/закрыть)
