ПРИЛОЖЕНИЕ 3.

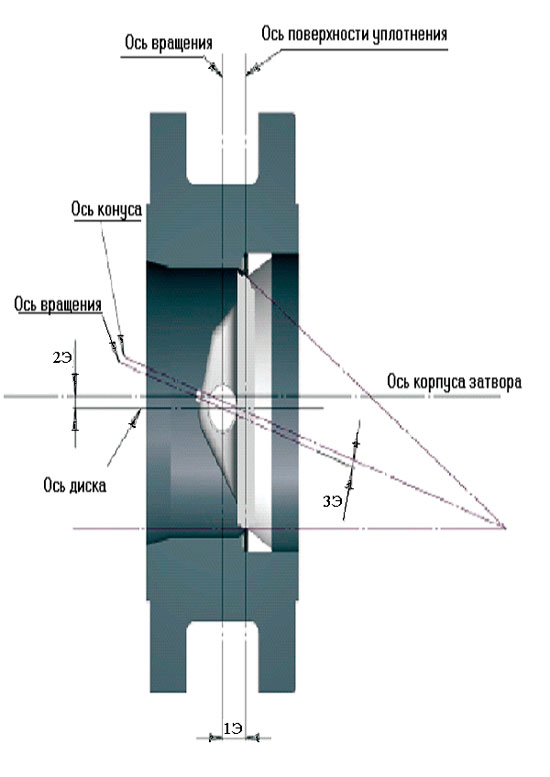

Дисковые поворотные затворы с тройным эксцентриситетом



Первый эксцентриситет: Ось поверхности уплотнения смещена от оси вращения.
Второй эксцентриситет: Ось вращения смещена от оси корпуса затвора.
Третий эксцентриситет:Образуется коническим прилеганием диска.

Имеющиеся преимущества:

- В момент открывания/закрывания затвора уплотнительное кольцо диска не контактирует с седлом и, как следствие, полностью разгружается от напряжения.

- Отсутствие трения в месте контакта диска и седла приводит к уменьшению крутящего момента и обеспечивает надёжное функционирование затвора дискового практически без изнашивания уплотнительного кольца и седла тем самым, увеличивая долговечность затвора при неизменной герметичности.

- Диск перемещается плавно без трения, обеспечивая однородное открытие и полный контакт по всему периметру уплотняющей поверхности при закрывании.

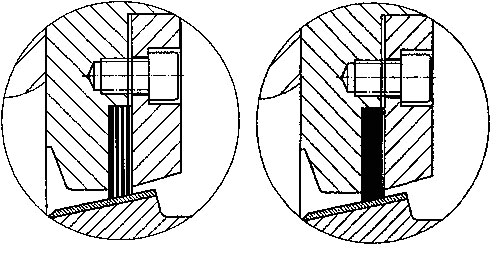

Пластинчатый уплотнитель диска:

Пластинчатый уплотнитель диска исполняется в двух вариантах:

1 - металл/графит (спаянные между собой графитовые и нержавеющие пластинки);

2 - металл (цельнометаллическое кольцо из нержавеющей стали).
