Клапан регулирующий с электроприводом (затвор дисковый поворотный с электроприводом)

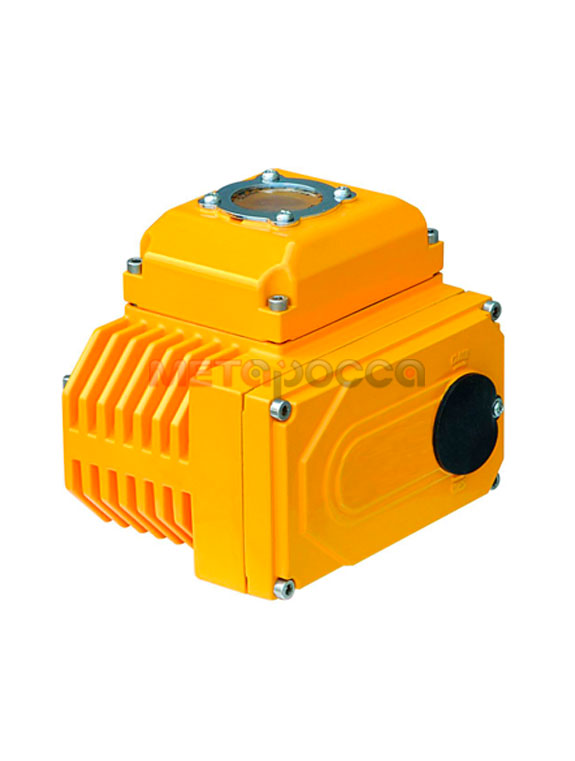

Электрические приводы серии MQ и MX
Назначение и область применения
Электрические приводы серии MQ и MX применяются в качестве устройства для автоматического управления трубопроводной арматурой (сегментными клапанами, дисковыми затворами поворотного типа и т.п.) с углом поворота 0° - 270°. Электропривод также широко применяется в нефтехимии, легкой промышленности и других автоматизированных отраслях промышленности. Электропривод работает от переменного тока мощностью 380/220/110В. Управляющий сигнал (4-20 мА или 0-10В) автоматически устанавливает шток арматуры в требуемое положение с максимальным крутящим моментом 4000-6000 НМ.
Основные особенности электрических приводов серии MQ и MX:
Корпус. Корпус выполнен из алюминиевого анодированного сплава, с нанесением защитного порошкового покрытия и имеет высокую степень защиты от коррозии. Степень защищенности электропривода соответствует стандартам IP67, NEMA 4 и 6, дополнительно может быть расширен до IP68. Применяются также взрывозащищенные модели.
Мотор. Полностью закрытый короткозамкнутый асинхронный мотор имеет небольшие размеры, высокий крутящий момент, невысокую инерционную силу, изоляцию класса F со встроенной термической защитой и обеспечивает бесперебойную работу всего электротехнического оборудования.
Ручное управление. Специальный ручной маховик обеспечивает безопасное, удобное и экономное применение. При отсутствии электропитания управление производится с использованием ручки сцепления. Когда подается питание, сцепление автоматически сбрасывается.
Индикатор. Индикатор установлен по центру оси и позволяет отслеживать угол регулировки арматуры. Он оснащен удобным выпуклым внешним стеклом, не собирающим воду на поверхности.
Оборудование обогрева. Оборудование обогрева служит для повышения внутреннего давления, чтобы предотвратить образование водяного конденсата.
Концевой выключатель. Концевые выключатели могут быть механические и электронные. Механические выключатели регулируются вручную. Они надежны и безотказны. Электрические выключатели на два направления управляются с помощью электротока, легко регулируются и могут выставлять значение поворота более точно и удобно.
Моментный выключатель. Установлен на всех моделях серии MQ за исключением 005/008/010. Обеспечивает защиту от перегрузок электропривода и арматуры.
Самоблокировка. Червячная передача позволяет эффективно преобразовывать прилагаемую энергию в большой крутящий момент с низким уровнем шума (максимум 50 dB). Червячный привод обладает системой самоблокировки для предотвращения инверсии. Передаточная часть долговечна и надежна и не требует дополнительного обслуживания смазкой.
Антисъёмный болт. При снятии корпуса привода он препятствует его отскакиванию.
Монтаж. Размеры стыковочных отверстий соответствуют международным стандартам ISO 5211/DIN 3337. Возможна установка электропривода вертикально.
Электросхема. Управляющий контур соответствует однофазному и трехфазному стандартам электрического питания. Рациональное расположение разводки и клеммной коробки позволяет значительно расширить дополнительное пользовательское применение.
Приводы могут сочетаться с различными средствами управления. Это могут быть как несложные средства управления для работы в режиме ОТКРЫТЬ-ЗАКРЫТЬ, так и средства, оснащенные микроконтроллером с возможностью регистрации рабочих характеристик, или полевой шиной.
Интерфейсы:
- Электрическое штекерное присоединение (клеммы опционально).
- Крышка с резьбой для кабельных вводов.
- Выходные формы в соответствии со стандартами ISO.
Информационные материалы:
Дополнительная информация о клапане регулирующем предоставляется по запросу.
