KG-QV PN10 из углеродистых и коррозионностойких сталей с невыдвижным штоком с электроприводом, DN50÷2000

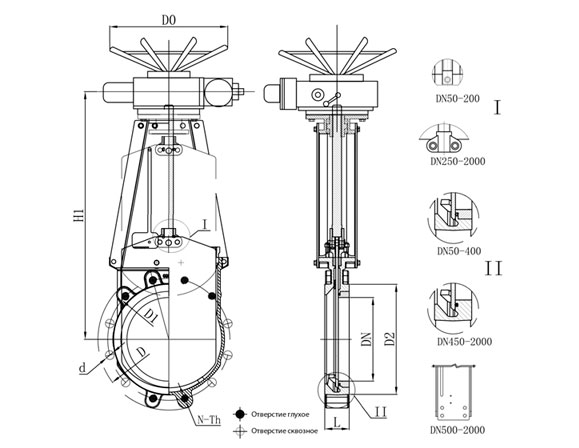

Конструкция
№ чертежа - 50-450.QVE-10C
|
Размеры, мм |
Масса, кг |
||||||||
|
DN |
L |
D |
D1 |
D2 |
D0 |
N-Th |
d |
H1 |
|
|
50 |
48 |
165 |
125 |
99 |
365 |
4-M16 |
Ø18 |
600 |
23 |
|
65 |
48 |
185 |
145 |
118 |
365 |
4-М16 |
Ø18 |
625 |
26 |
|
80 |
51 |
200 |
160 |
132 |
365 |
8-M16 |
Ø18 |
660 |
27 |
|
100 |
51 |
220 |
180 |
156 |
365 |
8-M16 |
Ø18 |
690 |
30 |
|
125 |
57 |
250 |
210 |
184 |
365 |
8-M16 |
Ø18 |
735 |
34 |
|
150 |
57 |
285 |
240 |
211 |
365 |
8-M20 |
Ø23 |
785 |
44 |
|
200 |
70 |
310 |
295 |
266 |
365 |
8-M20 |
Ø23 |
865 |
57 |
|
250 |
70 |
395 |
350 |
319 |
365 |
12-M20 |
Ø23 |
1015 |
78 |
|
300 |
76 |
445 |
400 |
370 |
365 |
12-M20 |
Ø23 |
1115 |
99 |
|
350 |
76 |
505 |
460 |
429 |
365 |
16-M20 |
Ø23 |
1212 |
127 |
|
400 |
89 |
565 |
515 |
480 |
365 |
16-M24 |
Ø27 |
1320 |
176 |
|
450 |
89 |
615 |
565 |
530 |
365 |
20-M24 |
Ø27 |
1430 |
241 |

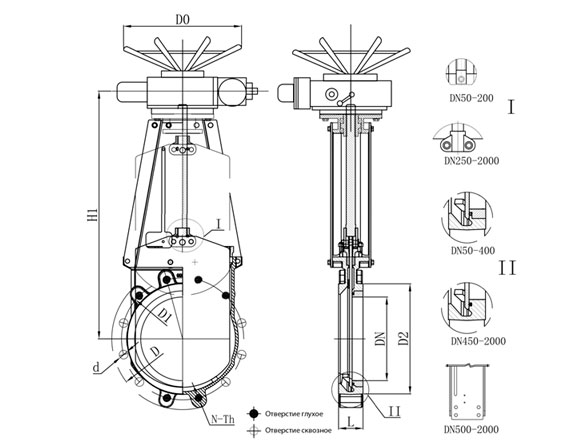

Конструкция 2
№ чертежа - 500-2000.QVЕ-10C
|
Размеры, мм |
Масса, кг |
||||||||
|
DN |
L |
D |
D1 |
D2 |
D0 |
N-Th |
d |
H1 |
|
|
500 |
114 |
670 |
620 |
582 |
365 |
20-M24 |
Ø27 |
1681 |
299 |
|
600 |
114 |
780 |
725 |
682 |
365 |
20-M27 |
Ø30 |
1799 |
585 |
|
700 |
127 |
895 |
840 |
794 |
365 |
24-M27 |
Ø30 |
1922 |
741 |
|
800 |
127 |
1015 |
950 |
901 |
365 |
24-М30 |
Ø33 |
2075 |
1105 |
|
900 |
127 |
1115 |
1050 |
1001 |
550 |
28-M30 |
Ø33 |
2316 |
1430 |
|
1000 |
119 |
1230 |
1160 |
1112 |
550 |
28-M33 |
Ø36 |
2527 |
2080 |
|
1100 |
149 |
1340 |
1260 |
1220 |
550 |
28-МЗЗ |
Ø36 |
- |
- |
|
1200 |
156 |
1455 |
1380 |
1328 |
550 |
32-M36 |
Ø39 |
- |
- |
|
1400 |
171 |
1675 |
1590 |
1530 |
550 |
36-M39 |
Ø12 |
- |
- |
|
1500 |
198 |
1795 |
1705 |
1640 |
- |
40-М39 |
Ø12 |
- |
- |
|
1600 |
198 |
1915 |
1820 |
1750 |
- |
40-M45 |
Ø48 |
- |
- |
|
1800 |
219 |
2115 |
2020 |
1950 |
- |
44-M45 |
Ø48 |
- |
- |
|
2000 |
250 |
2325 |
2230 |
2150 |
- |
48-M45 |
Ø48 |
- |
- |
