KG-QB PN10 из углеродистых и коррозионностойких сталей с выдвижным штоком с маховиком, DN50÷450

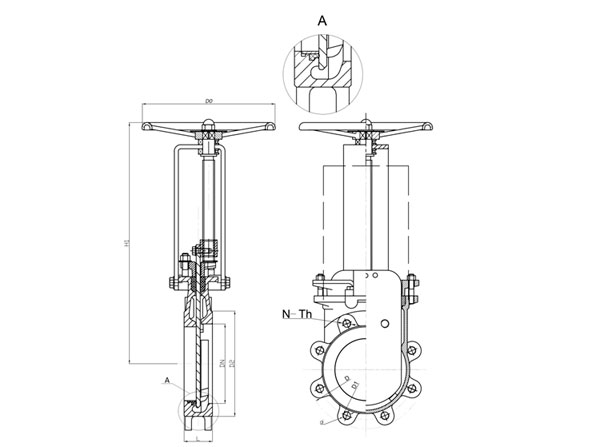

Конструкция

№ чертежа - 50-450.QBW-10C



Размеры, мм

Масса, кг

DN

L

D

D1

D2

D0

N-Th

d

H1

50

48

165

125

99

180

4-M16

Ø18

310

9

65

48

185

145

118

180

4-M16

Ø18

330

10

80

51

200

160

132

220

8-M16

Ø18

360

11

100

51

220

180

156

240

8-M16

Ø18

400

13

125

57

250

210

184

240

8-M16

Ø18

460

16

150

57

285

240

211

280

8-M20

Ø23

510

22

200

70

340

295

266

300

8-M20

Ø23

570

32

250

70

395

350

319

340

12-M20

Ø23

670

48

300

76

445

400

370

380

12-M20

Ø23

800

61

350

76

505

460

429

400

16-M20

Ø23

890

83

400

89

565

515

480

450

16-M24

Ø27

1000

115

450

89

615

565

530

450

20-M24

Ø27

1160

165
