KG-QW PN10 из коррозионностойких сталей со сплошным сквозным ножом с пневмоприводом, DN50÷2000

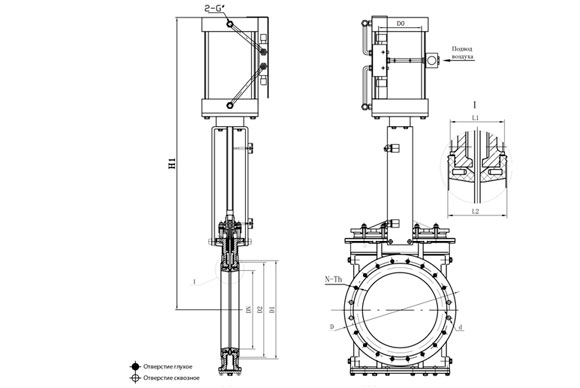

Конструкция
№ чертежа - 50-450.QWР-10C
|
Размеры, мм |
Масса, кг |
|||||||||
|
DN |
L1 |
L2 |
D |
D1 |
D2 |
D0 |
N-Th |
d |
H1 |
|
|
50 |
52 |
57 |
165 |
125 |
99 |
100 |
4-М16 |
Ø18 |
483 |
19 |
|
65 |
52 |
57 |
185 |
145 |
118 |
100 |
4-М16 |
Ø18 |
530 |
20 |
|
80 |
55 |
62 |
200 |
160 |
132 |
100 |
8-M16 |
Ø18 |
580 |
22 |
|
100 |
55 |
62 |
220 |
180 |
156 |
100 |
8-M16 |
Ø18 |
653 |
25 |
|
125 |
61 |
69 |
250 |
210 |
181 |
125 |
8-М16 |
Ø18 |
720 |
28 |
|
150 |
61 |
69 |
285 |
240 |
211 |
160 |
8-М20 |
Ø23 |
800 |
34 |
|
200 |
71 |
81 |
310 |
295 |
266 |
160 |
8-М20 |
Ø23 |
975 |
49 |
|
250 |
71 |
81 |
395 |
350 |
319 |
200 |
12-М20 |
Ø23 |
1190 |
63 |
|
300 |
80 |
96 |
445 |
400 |
370 |
200 |
12-М20 |
Ø23 |
1350 |
81 |
|
350 |
80 |
96 |
505 |
460 |
429 |
250 |
16-М20 |
Ø23 |
1520 |
130 |
|
400 |
95 |
109 |
565 |
515 |
480 |
250 |
16-М24 |
Ø27 |
1625 |
168 |
|
450 |
95 |
109 |
615 |
565 |
530 |
320 |
20-М24 |
Ø27 |
1795 |
223 |
Конструкция 2
№ чертежа - 500-2000.QWР-10C
|
Размеры, мм |
Масса, кг |
|||||||||
|
DN |
L1 |
L2 |
D |
D1 |
D2 |
D0 |
N-Th |
d |
H1 |
|
|
500 |
118 |
127 |
670 |
620 |
582 |
320 |
20-М24 |
;Ø27 |
1995 |
261 |
|
600 |
118 |
127 |
780 |
725 |
682 |
320 |
20-М27 |
;Ø30 |
2250 |
352 |
|
700 |
132 |
M8 |
895 |
840 |
794 |
320 |
24-М27 |
;Ø30 |
2165 |
461 |
|
800 |
132 |
M8 |
1015 |
950 |
901 |
- |
24-М30 |
;Ø33 |
- |
- |
|
900 |
132 |
118 |
1115 |
1050 |
1001 |
- |
28-М30 |
;Ø33 |
- |
- |
|
1000 |
M9 |
165 |
1230 |
1160 |
1112 |
- |
28-М33 |
;Ø36 |
- |
- |
|
1100 |
119 |
165 |
1310 |
1260 |
1220 |
- |
28-М33 |
;Ø36 |
- |
- |
|
1200 |
156 |
172 |
1155 |
1380 |
1328 |
- |
32-М36 |
;Ø39 |
- |
- |
|
1400 |
171 |
187 |
1675 |
1590 |
1530 |
- |
36-М39 |
;Ø12 |
- |
- |
|
1500 |
198 |
214 |
1795 |
1705 |
1610 |
- |
40-М39 |
;Ø12 |
- |
- |
|
1600 |
198 |
214 |
1915 |
1820 |
1750 |
- |
40-М45 |
;Ø18 |
- |
- |
|
1800 |
219 |
235 |
2115 |
2020 |
1950 |
- |
44-М45 |
;Ø18 |
- |
- |
|
2000 |
250 |
266 |
2325 |
2230 |
2150 |
- |
48-М45 |
;Ø48 |
- |
- |
