KG-QW PN10 из коррозионностойких сталей со сплошным сквозным ножом с электроприводом, DN50÷2000

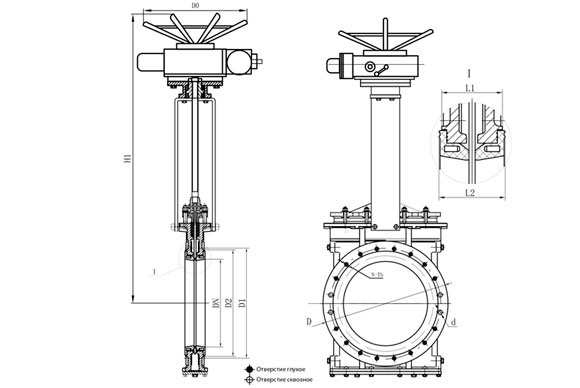

Конструкция
№ чертежа - 50-450.QWЕ-10C
|
Размеры, мм |
Масса, кг |
|||||||||
|
DN |
L1 |
L2 |
D |
D1 |
D2 |
D0 |
N-Th |
d |
H1 |
|
|
50 |
52 |
57 |
165 |
125 |
99 |
365 |
4-M16 |
Ø18 |
670 |
25 |
|
65 |
52 |
57 |
185 |
145 |
118 |
365 |
4-M16 |
Ø18 |
690 |
26 |
|
80 |
55 |
62 |
200 |
160 |
132 |
365 |
8-М16 |
Ø18 |
710 |
29 |
|
100 |
55 |
62 |
220 |
180 |
156 |
365 |
8-M16 |
Ø18 |
745 |
33 |
|
125 |
61 |
69 |
250 |
210 |
184 |
365 |
8-M16 |
Ø18 |
785 |
36 |
|
150 |
61 |
69 |
285 |
240 |
211 |
365 |
8-М20 |
Ø23 |
860 |
44 |
|
200 |
74 |
81 |
340 |
295 |
266 |
365 |
8-M20 |
Ø23 |
930 |
64 |
|
250 |
74 |
81 |
395 |
350 |
319 |
365 |
12-М20 |
Ø23 |
1050 |
82 |
|
300 |
80 |
96 |
145 |
400 |
370 |
365 |
12-М20 |
Ø23 |
1175 |
105 |
|
350 |
80 |
96 |
505 |
460 |
429 |
365 |
16-М20 |
Ø23 |
1385 |
169 |
|
400 |
95 |
109 |
565 |
515 |
480 |
365 |
16-М24 |
Ø27 |
1475 |
218 |
|
450 |
95 |
109 |
615 |
565 |
530 |
365 |
20-М24 |
Ø27 |
1585 |
290 |
Конструкция 2
№ чертежа - 500-2000.QWЕ-10C
|
Размеры, мм |
Масса, кг |
|||||||||
|
DN |
L1 |
L2 |
D |
D1 |
D2 |
D0 |
N-Th |
d |
H1 |
|
|
500 |
118 |
127 |
670 |
620 |
582 |
550 |
20-М24 |
Ø27 |
1705 |
339 |
|
600 |
118 |
127 |
780 |
725 |
682 |
550 |
20-М27 |
Ø30 |
1835 |
458 |
|
700 |
132 |
148 |
895 |
840 |
794 |
550 |
24-М27 |
Ø30 |
2000 |
599 |
|
800 |
132 |
148 |
1015 |
950 |
901 |
550 |
24-М30 |
Ø33 |
- |
- |
|
900 |
132 |
148 |
1115 |
1050 |
1001 |
550 |
28-М30 |
Ø33 |
- |
- |
|
1000 |
149 |
165 |
1230 |
1160 |
1112 |
550 |
28-М33 |
Ø36 |
- |
- |
|
1100 |
149 |
165 |
1340 |
1260 |
1220 |
550 |
28-М33 |
Ø36 |
- |
- |
|
1200 |
156 |
172 |
1455 |
1380 |
1328 |
550 |
32-М36 |
Ø39 |
- |
- |
|
1400 |
171 |
187 |
1675 |
1590 |
1530 |
550 |
36-М39 |
Ø42 |
- |
- |
|
1500 |
198 |
214 |
1795 |
1705 |
1640 |
550 |
40-М39 |
Ø42 |
- |
- |
|
1600 |
198 |
214 |
1915 |
1820 |
1750 |
550 |
40-М45 |
Ø48 |
- |
- |
|
1800 |
219 |
235 |
2115 |
2020 |
1950 |
550 |
44-М45 |
Ø48 |
- |
- |
|
2000 |
250 |
266 |
2325 |
2230 |
2150 |
550 |
48-М45 |
Ø48 |
- |
- |
