KG-QU PN10 из высокопрочного чугуна с пневмоприводом, DN40÷2000

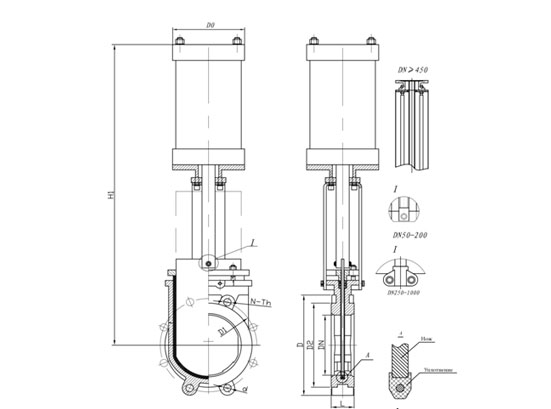

Конструкция
№ чертежа - 40-450.QUP-10C
Размеры, мм |
Масса, кг |
||||||||
DN |
L |
D |
D1 |
D2 |
D0 |
N-Th |
d |
H1 |
|
40 |
48 |
150 |
110 |
84 |
63 |
4-М16 |
Ø18 |
425 |
14 |
50 |
48 |
165 |
125 |
99 |
63 |
4-М16 |
Ø18 |
445 |
18 |
65 |
48 |
185 |
145 |
118 |
63 |
4-М16 |
Ø18 |
520 |
20 |
80 |
51 |
200 |
160 |
132 |
80 |
8-М16 |
Ø18 |
558 |
21 |
100 |
51 |
220 |
180 |
156 |
80 |
8-М16 |
Ø18 |
675 |
22 |
125 |
57 |
250 |
210 |
184 |
100 |
8-М16 |
Ø18 |
780 |
25 |
150 |
57 |
285 |
240 |
211 |
100 |
8-М20 |
Ø23 |
850 |
35 |
200 |
70 |
340 |
295 |
266 |
125 |
8-М20 |
Ø23 |
980 |
45 |
250 |
70 |
395 |
350 |
319 |
160 |
12-М20 |
Ø23 |
1140 |
59 |
300 |
76 |
445 |
400 |
370 |
160 |
12-М20 |
Ø23 |
1360 |
80 |
350 |
76 |
505 |
460 |
429 |
200 |
16-М20 |
Ø23 |
1460 |
105 |
400 |
89 |
565 |
515 |
480 |
200 |
16-М24 |
Ø27 |
1630 |
142 |
450 |
89 |
615 |
565 |
530 |
250 |
20-М24 |
Ø27 |
1800 |
193 |

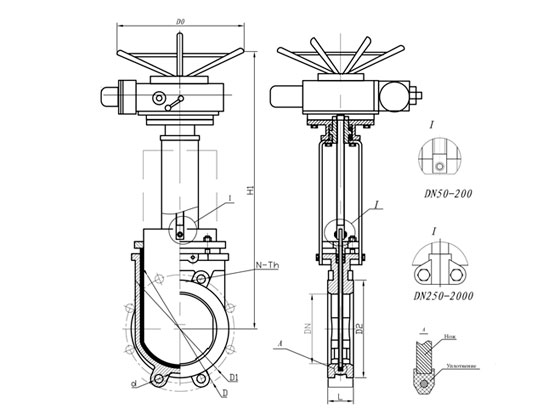

Конструкция 2
№ чертежа - 500-2000.QUP-10C
Размеры, мм |
Масса, кг |
||||||||
DN |
L |
D |
D1 |
D2 |
D0 |
N-Th |
d |
H1 |
|
500 |
114 |
67n |
620 |
582 |
250 |
20-М24 |
Ø27 |
1850 |
251 |
6oo |
114 |
780 |
725 |
682 |
300 |
20-М27 |
Ø30 |
2110 |
330 |
700 |
127 |
895 |
810 |
791 |
350 |
24-М27 |
Ø30 |
2520 |
445 |
800 |
127 |
1015 |
950 |
901 |
400 |
24-М30 |
Ø33 |
2810 |
570 |
900 |
127 |
1115 |
1050 |
1001 |
- |
28-М30 |
Ø33 |
3100 |
715 |
1000 |
149 |
1230 |
1160 |
1112 |
- |
28-М33 |
Ø36 |
3550 |
862 |
1100 |
149 |
1310 |
1260 |
1220 |
- |
28-М33 |
Ø36 |
3660 |
1080 |
1200 |
156 |
1455 |
1380 |
1328 |
- |
32-М36 |
Ø39 |
3780 |
1310 |
1400 |
171 |
1675 |
1590 |
1530 |
- |
36-М39 |
Ø42 |
4560 |
- |
1500 |
198 |
1795 |
1705 |
1610 |
- |
40-М39 |
Ø42 |
5175 |
- |
1600 |
198 |
1915 |
1820 |
1750 |
- |
40-М45 |
Ø48 |
5300 |
- |
1800 |
219 |
2115 |
2020 |
1950 |
- |
44-М45 |
Ø48 |
5900 |
- |
2000 |
250 |
2325 |
2230 |
2150 |
- |
48-М45 |
Ø18 |
6720 |
- |
