KG-QU PN10 из высокопрочного чугуна с электроприводом, DN40÷1800

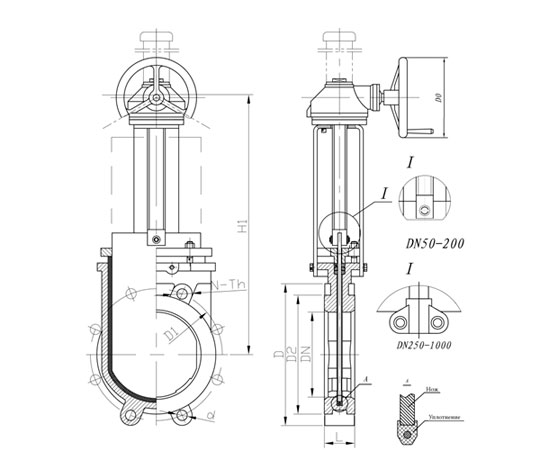

Конструкция 1
№ чертежа - 500-1800.QUG-10C
|
Размеры, мм |
Масса, кг |
||||||||
|
DN |
L |
D |
D1 |
D2 |
D0 |
N-Th |
d |
H1 |
|
|
40 |
48 |
150 |
110 |
84 |
250 |
4-M16 |
Ø18 |
350 |
14 |
|
50 |
48 |
165 |
125 |
99 |
250 |
4-M16 |
Ø18 |
368 |
18 |
|
65 |
48 |
185 |
145 |
118 |
250 |
4-M16 |
Ø18 |
375 |
20 |
|
80 |
51 |
200 |
160 |
132 |
250 |
8-M16 |
Ø18 |
420 |
21 |
|
100 |
51 |
220 |
180 |
156 |
250 |
8-M16 |
Ø18 |
457 |
22 |
|
125 |
57 |
250 |
210 |
184 |
250 |
8-M16 |
Ø18 |
503 |
25 |
|
150 |
57 |
285 |
240 |
211 |
250 |
8-M20 |
Ø23 |
564 |
35 |
|
200 |
70 |
340 |
295 |
266 |
250 |
8-M20 |
Ø23 |
645 |
45 |
|
250 |
70 |
395 |
350 |
319 |
250 |
12-M20 |
Ø23 |
750 |
59 |
|
300 |
76 |
445 |
400 |
370 |
250 |
12-M20 |
Ø23 |
860 |
80 |
|
350 |
76 |
505 |
460 |
429 |
300 |
16-M20 |
Ø23 |
960 |
105 |
|
400 |
89 |
565 |
515 |
480 |
300 |
16-M24 |
Ø27 |
1060 |
142 |
|
450 |
89 |
615 |
565 |
530 |
450 |
20-M24 |
Ø27 |
1220 |
193 |

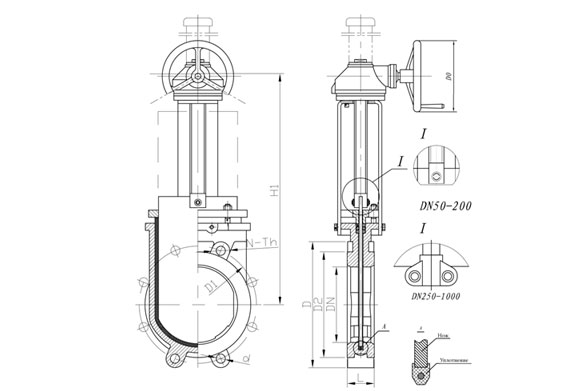

Конструкция 2
№ чертежа - 500-1800.QUG-10C
|
Размеры, мм |
Масса, кг |
||||||||
|
DN |
L |
D |
D1 |
D2 |
D0 |
N-Th |
d |
H1 |
|
|
500 |
114 |
670 |
620 |
582 |
450 |
20-M24 |
Ø27 |
1330 |
251 |
|
600 |
114 |
780 |
725 |
682 |
500 |
20-M27 |
Ø30 |
1460 |
330 |
|
700 |
127 |
895 |
840 |
794 |
500 |
24-M27 |
Ø30 |
1750 |
445 |
|
800 |
127 |
1015 |
950 |
901 |
600 |
24 M30 |
Ø33 |
1880 |
570 |
|
900 |
127 |
1115 |
1050 |
1001 |
600 |
28-M30 |
Ø33 |
1900 |
715 |
|
1000 |
149 |
1230 |
1160 |
1112 |
600 |
28-М33 |
Ø36 |
2090 |
862 |
|
1100 |
149 |
1340 |
1260 |
1220 |
600 |
28-M33 |
Ø36 |
2180 |
1080 |
|
1200 |
156 |
1455 |
1380 |
1328 |
600 |
32-M36 |
Ø39 |
2270 |
1310 |
|
1400 |
171 |
1675 |
1590 |
1530 |
600 |
36-M39 |
Ø42 |
- |
- |
|
1500 |
198 |
1795 |
1705 |
1640 |
- |
40-M39 |
Ø42 |
- |
- |
|
1600 |
198 |
1915 |
1820 |
1750 |
- |
40-M45 |
Ø48 |
- |
- |
|
1800 |
219 |
2115 |
2020 |
1950 |
- |
44-М45 |
Ø48 |
- |
- |
